フィレット円弧をスケッチする
注:
フィレットできる要素は、[線分]オプション(ポリゴンの辺を含む)または円弧スケッチ オプションで作成される要素のみです。
円弧を作成するツールを選択します。
たとえば、[注釈]タブ
[詳細]パネル
(詳細線分)をクリックします。
[修正 | 配置 線分]タブ(または各[修正 | 配置 <要素>]タブ、または[修正 | <要素> を作成]タブ)
[描画]パネル
(フィレット円弧)をクリックし、作図領域にカーソルを配置します。

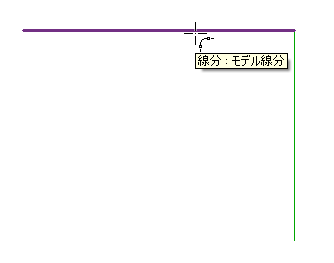

フィレットする 1 番目の要素を選択します。

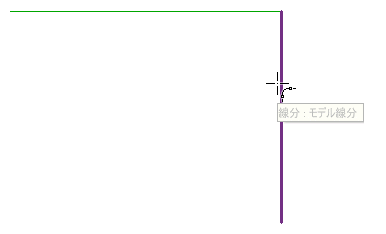

フィレットする 2 番目の要素を選択します。

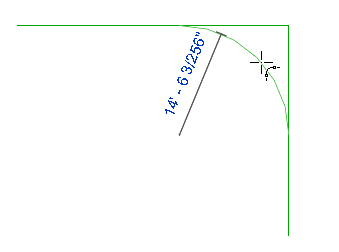

カーソルを動かして、クリックしてフィレット円弧を定義します。
フィレットを配置すると、
Revit
によって元の要素がフィレットに合わせて自動的にトリムされます。
