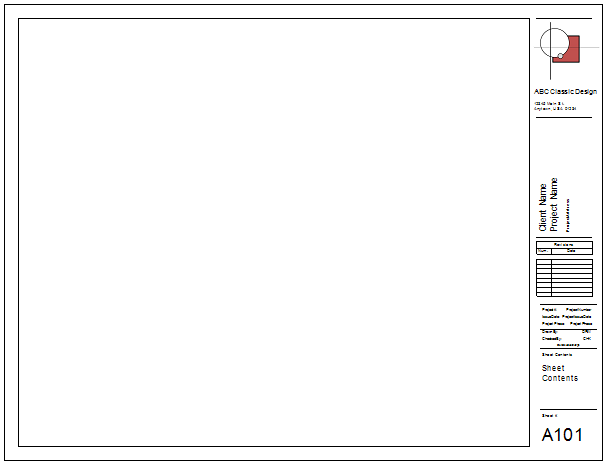

図面枠は図面シートのサイズと外観を定義します。図面枠を図面シートのテンプレートとみなしてください。ファミリ エディタを使用して図面枠ファミリを作成します。各図面枠で、シートのサイズを指定し、境界、会社のロゴ、およびその他の情報を追加します。図面枠ファミリは、rfa という拡張子の付いた別のファイルとして保存します。
一般に、カスタムの図面枠を作成したら、%ALLUSERSPROFILE%¥Autodesk¥<product name and release>\Libraries\<language and locale>\Titleblocks に保存します。次に、既定のプロジェクト テンプレートにこれらの図面枠を追加して、プロジェクトの作成時にこれが自動的にロードされるようにします。
カスタム 図面枠がプロジェクト テンプレートに含まれていない場合は、図面枠をプロジェクトにロードできます。「図面枠をプロジェクトにロードする」を参照してください。
