フレキシブル配管コントロール

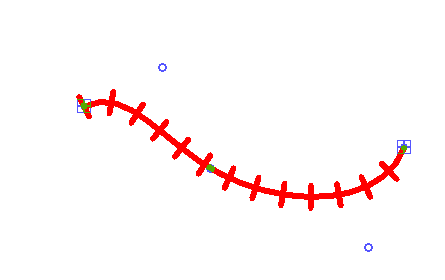

接続コントロール、頂点コントロール、および接線変更コントロールを使用して、フレキシブル配管の経路を調整することができます。

• (頂点)は、フレキシブル配管の長さに沿って表示され、フレキシブル配管が曲がる点を変更することができます。フレキシブル配管を右クリックすると、頂点を挿入したり削除するためのオプションが含まれるコンテキスト メニューが表示されます。頂点を使用することで、平面図ビューでは水平に、断面図ビューや立面図ビューでは垂直に、フレキシブル配管の形状を変更します。
• (接線を変更)は、フレキシブル配管の始点と終点に表示され、最初と最後の曲げの接線を調整できます。
• (接続)は、フレキシブル配管の各終点に表示され、フレキシブル配管の終点の位置を変更することができます。これによってフレキシブル配管と別のコンポーネントを接続または切断できるようにします。
