点荷重

1. 構造伏図レベル - 解析ビューを開きます。

   注: 構造伏図レベルの解析ビューに荷重を配置します。解析ビューの詳細については、「視覚化」を参照してください。
2. [解析]タブ [荷重]パネル [荷重]をクリックします。
3. [修正 | 荷重を配置]タブ [荷重]パネル [点荷重]をクリックします。
4. プロパティ パレットで、[荷重ケース]の値を選択します。荷重ケースの詳細については、「荷重ケースまたは荷重の種類を追加する」を参照してください。
5. [基準]パラメータには、[プロジェクト]または[作業面]を選択します。
6. 点荷重を梁の中心などの適切なモデルの位置に配置します。

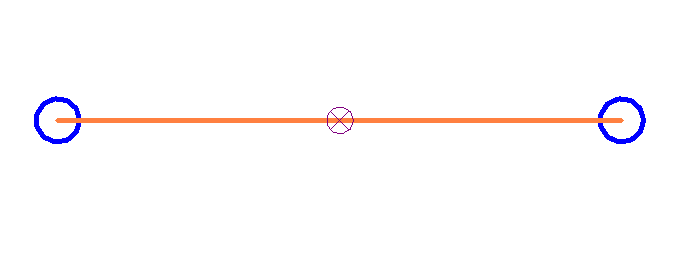

   プロジェクトの座標系を使用して負の Z 軸方向に配置された点荷重の平面図ビュー
