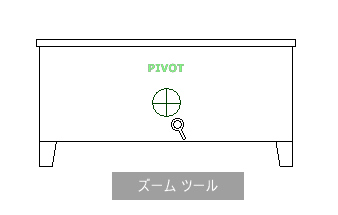

ズーム ツール

ズーム ツールを使用して、モデルのズーム倍率を変更します。次のマウス クリックおよびキーの組み合わせを使用して、ズーム ツールの動作をコントロールできます。

注: フル ナビゲーション ホイールまたはオブジェクト表示ホイールからズーム ツールを使用する場合、ズームするためにクリックしたビュー内の点は、ズーム ツールを再び使用するか、中心点を使用するまで、以降のオービット操作の中心点となります。[Ctrl]を押しながらズーム ウェッジをクリックした場合、中心点は変更しません。

ズーム拘束

ズーム ツールでモデルの倍率を変更するときは、焦点より先に拡大したり、モデルの範囲を越えて縮小することはできません。拡大および縮小できる方向は、中心点ツールによって設定される中心点によってコントロールされます。

注: 大きいオブジェクト表示ホイールのズーム ツールとは異なり、オブジェクト表示ホイール(ミニ)およびフル ナビゲーション ホイールのズーム ツールは拘束されません。

シングル クリックでビューにズームするには

    フル ナビゲーション ホイールを使用するときは、段階ズームが有効になっている必要があります。設定は、SteeringWheels の[オプション]ダイアログから変更できます。

  1. 次の操作を行って、このオプションが選択されているかを確認します。
    • フル ナビゲーション ホイールを表示します。
    • ホイールを右クリックし、[オプション]をクリックします。
    • [オプション]ダイアログの[ズーム ツール]で、[クリックごとに 1 段階拡大]を選択します。
    • [OK]をクリックします。
  2. 2D ナビゲーション ホイール、フル ナビゲーション ホイールのいずれか、またはオブジェクト表示ホイール(ミニ)を表示します。
  3. ズーム ウェッジをクリックします。

    モデルの倍率が上がり、拡大されてモデルにより近づきます。[Shift]キーを押しながらズーム ウェッジをクリックすると、モデルは縮小されます。[Ctrl]キーを押したままにすると拡大できます。

ドラッグしてビューを拡大および縮小するには

  1. 2D ナビゲーション ホイール、フル ナビゲーション ホイールのいずれか、またはオブジェクト表示ホイール(ミニ)を表示します。
  2. ズーム ウェッジをクリックして押したままにします。

    カーソルがズーム カーソルに変わります。

  3. 垂直方向にドラッグして拡大または縮小します。
  4. ポインティング デバイスのボタンを放してホイールに戻ります。

ウィンドウを指定してモデルのエリアに拡大するには

  1. フル ナビゲーション ホイールのいずれかまたはオブジェクト表示ホイール(ミニ)を表示します。
  2. [Shift]キーを押したままにします。
  3. ズーム ウェッジをクリックして押したままにします。

    カーソルがズーム カーソルに変わります。

  4. ポインティング デバイスをドラッグして、拡大するエリアを定義するウィンドウの反対側のコーナーを定義します。
    注: [Ctrl]キーを押しながらウィンドウの 2 つ目の点を定義すると、ウィンドウの最初の点がドラッグしているウィンドウのコーナーまたは中心として使用されるかどうかが判断されます。[Ctrl]キーを押したままにすると、最初の点はウィンドウの中心を定義します。
  5. ポインティング デバイスのボタンを放してホイールに戻ります。

SteeringWheel が表示されているときにマウス ホイールをスクロールして拡大および縮小するには

  1. 大きいビルディング ツアー ホイール以外のホイールのいずれかを表示します。
  2. ホイールを前または後ろにスクロールして拡大または縮小します。
  3. ポインティング デバイスのボタンを放してホイールに戻ります。
