隠線処理をした交差するジオメトリを表示する

モデルに、交差したジオメトリが含まれている場合(たとえば、壁の面を通り抜ける押し出しがある場合)、Revit では交点の線分に沿って新しいエッジは作成されません。これは、書き出し時に隠線処理の削除が正しく行われない可能性があるためです。隠線処理をオンにした状態でデザインのビューを書き出そうとする場合は、他の CAD アプリケーションでこのビューを開くときに予期しない結果になる場合があります。「[隠線処理]表示スタイル」を参照してください。

すべての可視線分を表示するために、Revit では、1 つのサーフェスに別のサーフェスを通過させる前にまず開口部を作成することをお勧めします。「壁のプロファイルを編集する」を参照してください。

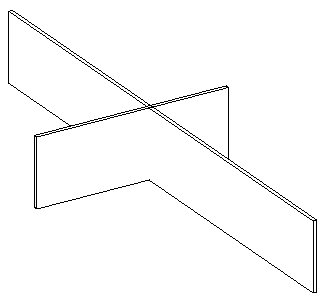

隠線処理モードの交差するジオメトリ(面と面の交差でエッジは作成されません)
