グループ インスタンスから要素を除外する

グループ インスタンスから要素を除外することは、類似したユニットに隣接する 4 個の境界壁によって定義されたホテル ユニット グループを定義し、それらの壁が重複している場合などに便利です。重複している壁は、グループ インスタンスから除外できます。除外された壁がいずれかの要素をホストしている(壁ホストのタブ、ドアなど)場合、Revit ではこれらの要素に対して、残っている壁への再ホストを試行します。

要素を除外するには、次のいずれかの方法を使用します。

要素が除外され、グループ インスタンスのプロジェクト ビューに表示されなくなると、これらの要素は集計表に入っていません。

除外された要素は、そのグループ インスタンスに復元できます。

グループ インスタンスから要素を除外するには

  1. 作図領域で、除外するグループ要素の上にカーソルを置きます。
  2. [Tab]を押して要素がハイライト表示されてから、クリックすると選択されます。

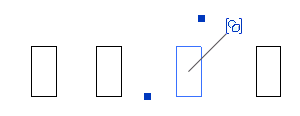

  3. 作図領域で、アイコン( )をクリックして要素を除外するか、右クリックして[除外]をクリックします。
    注: また、[Delete]または[Ctrl]+[X]のショートカット キーを押しても、これを実行できます。

    要素がグループ インスタンスから除外され、ホストされた要素が必要に応じて再ホストされます。

グループ インスタンスからプロジェクト ビューに要素を移動するには

  1. 作図領域で、移動するグループ要素の上にカーソルを置きます。
  2. [Tab]を押して要素がハイライト表示されてから、クリックすると選択されます。
  3. 右クリックして、[プロジェクトに移動]をクリックします。

除外された要素をグループに復元するには

  1. 作図領域で、除外されたグループ要素の上にカーソルを置きます。
  2. [Tab]を押して要素がハイライト表示されてから、クリックすると選択されます。
  3. 作図領域で、アイコン( )をクリックして除外された要素を復元するか、右クリックして[除外された部材を復元]をクリックします。

除外されたすべての要素をグループに復元するには

  1. 作図領域で、グループを選択します。
  2. [修正 | モデル グループ]タブ、または[修正 | アタッチされた詳細グループ]タブ [グループ]パネル (すべての除外された部材を復元)をクリックします。
