平行電線管を描画する

設備の一部にあるサーフェス接続部またはケーブル ラックに接続されているサーフェス接続部を介して接続されている既存の電線管経路に平行配管を追加できます。

1. 平行電線管を追加するビューを開きます。
2. [設備]タブ [電気]パネル [平行電線管]をクリックします。
3. リボンで以下のオプションを指定します。

   目的...	次の操作を実行します...
   元の電線管の曲げ半径を使用して、平行電線管を描画する。	[同じ曲げ半径]をクリックする。
   異なる電線管の曲げ半径を使用して、平行電線管を描画する。 注: このオプションは継手のない電線管でのみ利用できます。	[同じ曲げ半径]をクリックする。
   平行配管経路または垂直電線管経路の既定の数を変更する。	[水平方向の数]または[垂直方向の数]の右にあるテキスト ボックスに値を入力する。
   平行配管経路または垂直電線管経路の既定のオフセットを変更する。	[水平オフセット]または[垂直オフセット]の右にあるテキスト ボックスに値を入力する。

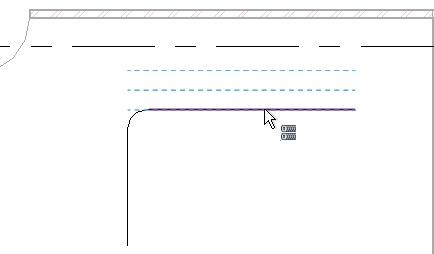

4. 作図領域で、既存の電線管にカーソルを移動して、セグメントをハイライト表示します。既存の電線管のいずれかの側面にカーソルを移動すると、平行電線管の外枠が表示されます。

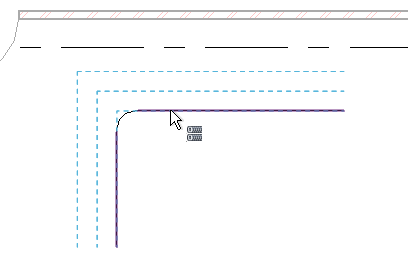

[Tab]を押して、 電線管経路全体を選択します。



5. クリックして、平行電線管を配置します。
6. 平行電線管経路を終了するには、[修正]をクリックします。
