カーテン ウォールにおける壁パネル

カーテン ウォール パネルは、壁のどのタイプにも変更できます。パネルを選択し、タイプ セレクタで壁のタイプを選択します。ドラッグ コントロールやプロパティでは、パネルのサイズを明示的にコントロールすることはできません。パネルのサイズは、カーテンウォールの変更に合わせて変更されます。

壁パネルの位置基準を変更すると、カーテン ウォールでの配置が変わります。

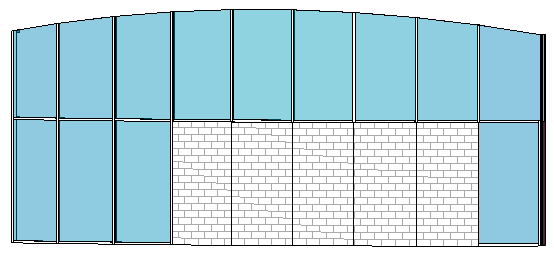

組積造ウォール パネル タイプのカーテン ウォール

パネルまたは壁として集計する

壁をカーテン パネルとして集計するか壁として集計するかをコントロールするには、タイプ セレクタでそのタイプを別の壁タイプに変更し、[分類]の値を変更します。

壁パネルに付属品を追加する

壁パネルに窓などの付属品を追加できます。付属品の位置は、カーテンウォール全体を基準とします。カーテン グリッドを移動して壁パネルのサイズを変更しても、付属品はパネルと連動しません。その位置は、カーテン ウォールを基準にして固定されたままとなります。

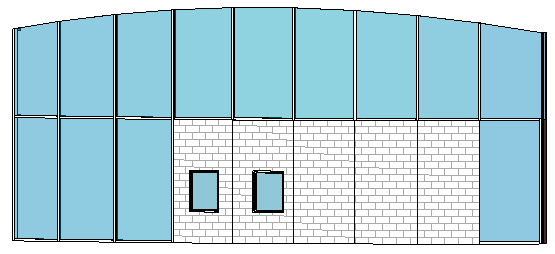

組積造壁パネルの付属品

カーテン グリッドで壁パネルを分割する

壁パネルを分割するには、カーテン グリッドをカーテンウォールに追加します。パネルのカーテン グリッドにマリオンを追加することもできます。

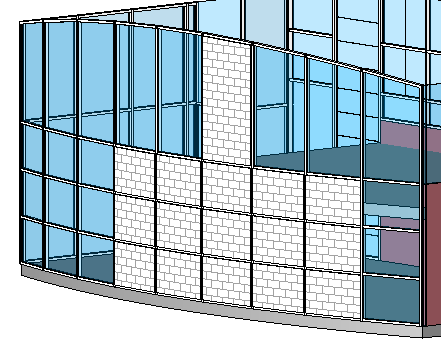

カーテンウォール パネルの分割

壁パネルとしてのカーテン ウォール

カーテンウォール タイプを壁パネルに適用して、カーテンウォールを別のカーテンウォールにネストできます。

カーテン ウォール パネルのあるカーテン ウォール
