ロックされたプロファイル

プロファイルはロックまたはロック解除できます。プロファイルがロックされると、フォームは上下のプロファイル間の関係を維持し、操作できる方法が制限されます。プロファイルがロック解除されると、フォームをどのような方法でも操作できるようになります。

注: 作業面が垂直な場合、拘束されたプロファイル関係は左右間となります。

ロックされたプロファイルでは、1 つのプロファイルを操作すると、他方に影響するため、形状全体に影響します。たとえば、上のプロファイルが選択され、ロックされた場合、すべてのプロファイルはそのプロファイルの形状を継承します。

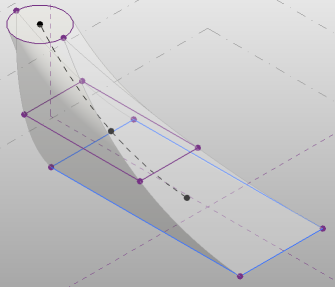

次のグラフィックスは、選択された下(正方形)のプロファイルにロックされる、非拘束フォームを示しています。

非拘束フォーム	結果のロックされたフォーム

[修正 | フォーム要素]タブ [フォーム要素]パネル [プロファイルをロック]をクリックして、フォームタイプを非拘束にします。「非拘束フォームと参照ベースのフォーム」を参照してください。

非拘束プロファイルでは、プロファイルエッジまたは頂点を操作できます。

最初の非拘束フォーム	右下の頂点を修正	結果の非拘束フォーム
