パターン コンポーネントの設計は、コンセプト デザイン マスのスケッチにたいへんよく似ています。フォームの設計に使用するのと同じモデリング ツールを使用します。ただし、次の制限があります。
- パターン タイル グリッドによって定義される平面図(レベル)ビューは、1 つだけあります。
- 立面図ビューはありません。
- 既定の垂直の参照面はありません。ただし、参照面はジオメトリによって定義することができます。
線分、曲線、およびスプライン

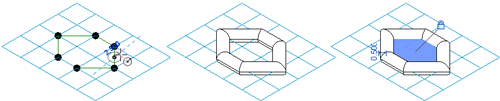

参照点、線分、閉じたループのジオメトリを描画し、パターン コンポーネントを設計、修正します。テンプレートの参照点は垂直に移動することはできませんが、テンプレートの参照線には、ジオメトリを変更するための駆動点を追加することができます。
関連トピック
ベスト プラクティス
- コンポーネントを適用する前に、サーフェスを分割およびパターン化します。
- 可能な場合はいつでも、境界タイルの条件を[空]または[オーバーハング]に設定して作業します。[部分]に設定すると、ファイルのサイズと必要なメモリ容量が増加します。この状態でのパターン コンポーネントのロードと、適用したパターン コンポーネントによるコンセプト マスの修正には、予想よりも長い時間かかる可能性があります。
- 閉じたフォームで作業する場合は、継ぎ目なくインターロックするパターンを選択します。
- 複数のウィンドウで作業して、パターン コンポーネント設計ワークフローを促進します。
パターン コンポーネントを設計するには
- パターン コンポーネント ファミリを開きます。
- コンセプト デザイン マス(3D ビュー、平面図ビュー、またはその両方)を開きます。
- [表示]タブ
[ウィンドウ]パネル
[並べて表示]をクリックします。
この方法で設計すると、パターン コンポーネント ファミリで作業し、コンセプト デザイン マスでのパターン コンポーネントの表示を確認することができます。
