構造床またはデッキを追加する

スケッチして構造床やデッキを作成します。壁を選択するか[線分]ツールを使用して、スラブエッジの線をスケッチできます。床をスケッチするには通常は平面図ビュー使用しますが、3D ビューの作業面が構造床を配置しようとする作業面に設定されている場合は、3D ビューにもスケッチできます。構造床の上部は、配置されているレベルに対するオフセットです。レベルからの高さオフセットおよびその他の構造床パラメータの詳細については、「構造床プロパティ」を参照してください。

構造床と隠線処理の詳細は、「構造コンクリートコンポーネントの隠線処理の表示」を参照してください。

構造床を追加するには

リボンの (構造床)をクリックします。
- [建築]タブ [構築]パネル [床]ドロップダウン [床: 構造]
- [構造]タブ [構造]パネル [床]ドロップダウン [床: 構造]
タイプセレクタで、構造床のタイプを指定します。
リボンの (境界線)をクリックします。

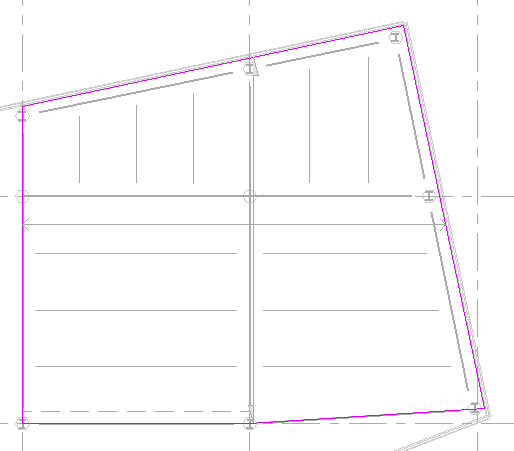

(壁を選択)をクリックし、境界の壁を選択します。
注: 壁を選択する代わりに、構造床をスケッチできます。リボンの[描画]パネルで、スケッチツールを使用して構造床の境界を作成します。スケッチは、閉じたループまたは境界条件を形成する必要があります。
スパン方向を変更するには、 (スパン方向)をクリックして、目的のエッジまたは線分をクリックします。
(省略可能) オプションバーで、次の操作を行います。
- スラブエッジのオフセットを指定します。
- [壁(躯体)まで延長]を選択します。
リボンの (編集モードを終了)をクリックします。

注: 構造床に開口部を追加するには、「構造床の開口部」を参照してください。
