コンセプト デザイン環境では、パスに沿ってスイープされる 2 つ以上の 2D プロファイルからスイープ ブレンドが作成されます。プロファイルは、パスを定義する線分に対して垂直に描画されたラインワークから構成されます。
注: マスまたはアダプティブ コンポーネント テンプレート以外のテンプレートを使用して、コンポーネント ファミリを作成している場合は、「スイープブレンドを作成する」を参照してください。
スイープ ブレンドを作成するには
- [作成]タブ

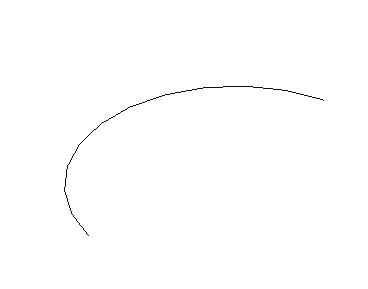

[描画]パネルのツールを使用して、接続された一連の線分を描画し、パスを作成します。
- [作成]タブ [描画]パネル

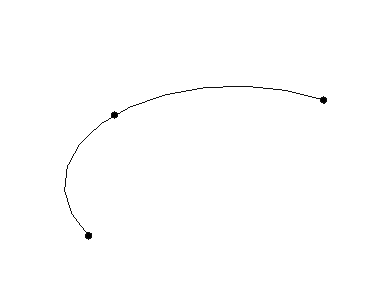

[点要素]をクリックし、パスに沿ってスイープ ブレンド プロファイルの参照点を配置します。

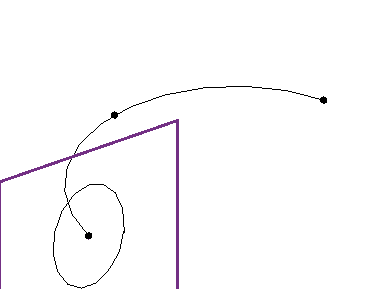

- 参照点を選択し、その作業面上で閉じたプロファイルを描画します。

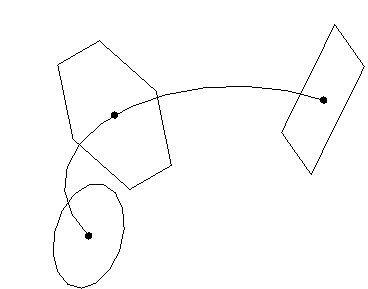

- 残りの参照点でも同様にプロファイルを描画します。
- パスおよびプロファイルを選択します。
- [修正 | 線分]タブ [フォーム]パネル

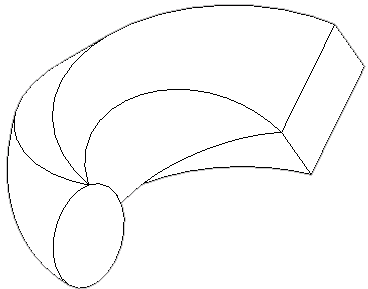

[フォームを作成]をクリックします。「[フォームを作成]ツールへのアクセス」を参照してください。
