3D スナップを使用して傾斜構造柱を配置する

1. プロジェクトの 3D ビューを開きます。
2. リボンの [構造柱]をクリックします。

   アクセス方法


   [構造]タブ [構造]パネル [柱]
   • [建築]タブ [構築]パネル [柱]ドロップダウン [構造柱]
3. [修正 | 配置 構造柱]タブ [配置]パネル [傾斜柱]をクリックします。
4. プロパティ パレットで、タイプ セレクタから構造柱のタイプを選択します。
5. オプション バーで、[3D スナップ]を選択します。これにより、梁システムは、異なる立面図にある柱など、ビューの作業面にない点にスナップすることができます。

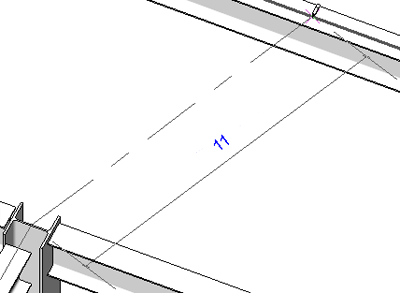

6. 構造要素に沿って、または要素の端点をクリックして、柱の最初の点を配置します。

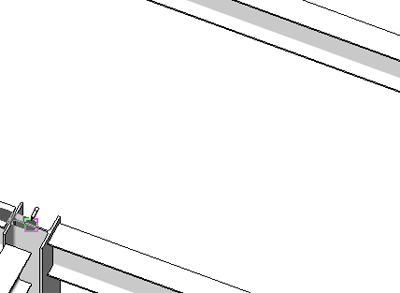

7. 別の構造要素をクリックして柱を配置します。

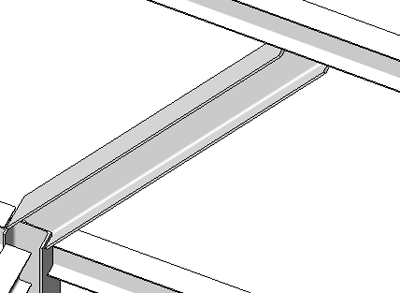

8. 柱が 2 つの構造要素間に配置されます。

   注: いずれかの配置クリックが構造要素へのスナップ参照ではない場合、柱の終点の位置はクリックの配置によって定義され、適切な高さがオプション バーで定義されます。
