既存の構造床に片持ちスラブを適用する

1. 平面図ビューで構造床を選択します。
2. [修正 | 床]タブ [モード]パネル [スケッチを編集]をクリックします。
3. 片持ちを受けるスラブ エッジを選択します。

4. オプション バーで、コンクリート構造床とデッキ プレートの両方に片持ちのオフセット値を入力します。

   注: 片持ちは構造床全体にではなく、選択した個々のスケッチ線のみに適用されます。
5. 片持ちが必要なスラブ エッジで手順 1 から 4 を繰り返します。
6. [修正 | 床]> [境界の編集]タブ [モード]パネル [編集モードを終了]をクリックします。

注: 片持ちのオフセットはスラブ エッジが作成された方向に関連して適用されます。これは、線分のスケッチ、桁の選択、または壁選択構造床作成に適用されます。片持ちが構造床の内側に表示されるインスタンスの場合は、スケッチ モードを入力し、エッジを選択して片持ちの値を負の数に調整します。

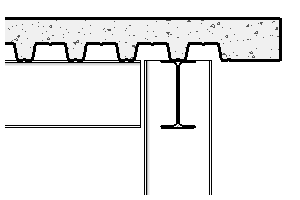

次の断面図ビューでは、コンクリート構造床をメタル デッキとともに示します。片持ちのコンクリート エッジが、支持梁を超えて延長しています。
