スイープ

コンセプト デザイン環境では、スイープは、パスに沿ってスイープされる 2D プロファイルから作成されます。プロファイルは、線分に対して垂直に描画されたラインワーク、またはパスを定義する一連の線分から構成されます。プロファイルとパスを選択し、次に [フォームを作成]をクリックして、スイープを作成します。

プロファイルが閉じたループから形成されている場合は、マルチセグメント パスを使用してスイープを作成できます。プロファイルが閉じていない場合は、マルチセグメント パスに沿ってスイープしません。パスが単一線分のセグメントの場合は、開いたプロファイルを使用してスイープを作成します。

注: マスまたはアダプティブ コンポーネント テンプレート以外のテンプレートを選択して、コンポーネント ファミリを作成する場合は、「スイープを作成する」を参照してください。

マルチセグメント スイープを作成するには

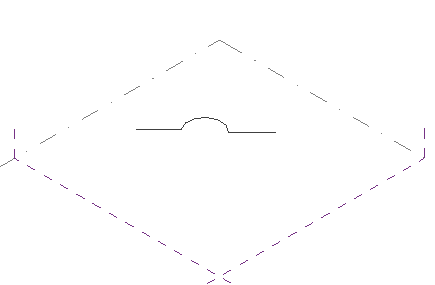

  1. [作成]タブ [描画]パネル [線分]をクリックし、パスを形成するための一連の接続された線分を描画します。

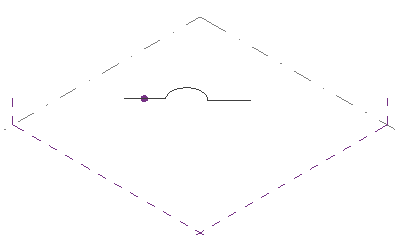

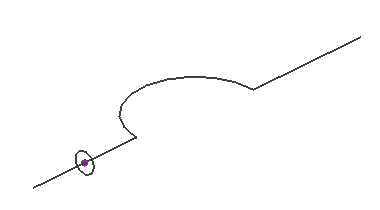

  2. [作成]タブ [描画]パネル [点要素]をクリックし、パスに沿ってクリックすることにより参照点を配置します。

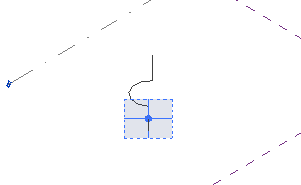

  3. 参照点を選択します。作業面が表示されます。

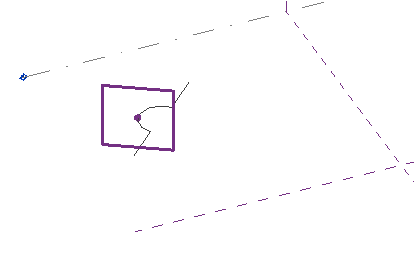

  4. 作業面に閉じたプロファイルを描画します。
  5. 線分およびプロファイルを選択します。

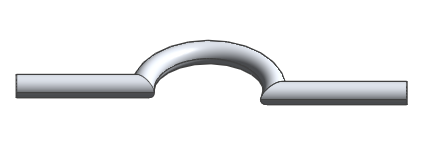

  6. [修正 | 線分]タブ [フォーム]パネル [フォームを作成]をクリックします。「[フォームを作成]ツールへのアクセス」を参照してください。
