3D スナップを使用して梁を作成する

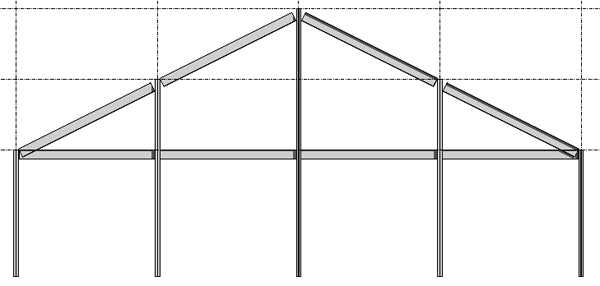

[3D スナップ]オプションを使用すると、任意のビューで他の構造要素にスナップすることによって、新しい梁を作成できます。つまり、現在の作業平面図以外で梁とブレースをスケッチすることができます。たとえば、3D スナップが有効な場合は、立面図に関係なく、屋根梁は列の上部にスナップします。

3D スナップは傾斜した梁システムを作成する場合にも便利です。「傾斜した梁のモデリング」を参照してください。

3D スナップを使用するには

1. [構造]タブ [構造]パネル [梁]をクリックします。
2. オプション バーで、[3D スナップ]を選択します。
3. 任意の構造要素をクリックして、梁の始点を指定します。
   注: 3D スナップを有効にすると、終点の平面図に関係なく、構造要素の正確な終点を選択できます。
4. 別の構造要素をクリックして、梁の端点を指定します。
