X 線モードでの要素の表示

X 線モードが有効なときは、フォームを作成するために使用したプロファイル、明示および暗黙パス、フォームの軸、および制御ノードが表示されます。

X 線モードでは、次の項目が表示されます。

• プロファイル

  押し出し、ロフト、回転、およびスイープの形状を定義するために描画して閉じたループ。

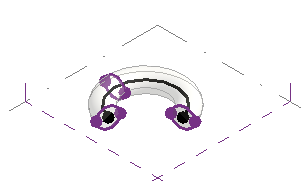

• 明示パス

  スイープを定義するために描画した線分。

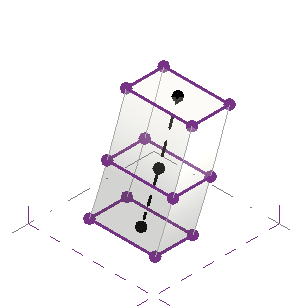

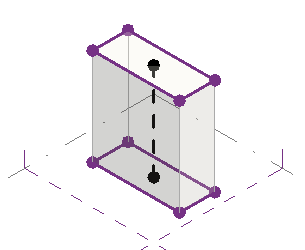

• 暗黙パス

  押し出しとロフトを構築するためにシステムが作成する線分。

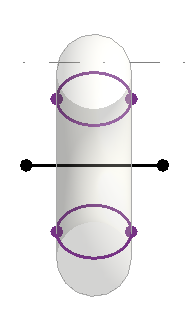

• 軸

  回転フォームの回転を定義するために作成する線分。


• 制御ノード

  各プロファイルをホストするパス上にシステムが作成する点。
