ダクトシステムをチェック

このツールを使用すると、各システムがユーザ定義のシステムに割り当てられており、正しく接続されていることを確認するために、プロジェクト内で作成する機械システムが検査されます。

ダクトシステムをチェックする

モデルでダクトシステムの接続を確認するには、[解析]タブ [システムをチェック]パネル [ダクトシステムをチェック]をクリックします。

Revit の現在のビューには、警告マーカーのグラフィックスと、無効なダクトシステムのウェブ線が表示されます。次の状態が見つかると、警告が表示されます。

システムが適切に接続されていない。
システム内でシステムが 1 つの物理ネットワークに接続していない場合、適切に接続されていないとみなされます。たとえば、あるシステムの持つ 1 つまたは複数のエアターミナルがダクトの単一のネットワークに接続されていない場合、そのシステムは適切に接続されていないとみなされます。
流量環境設定と需要設定が一致しない。
流れの方向が一致しない。

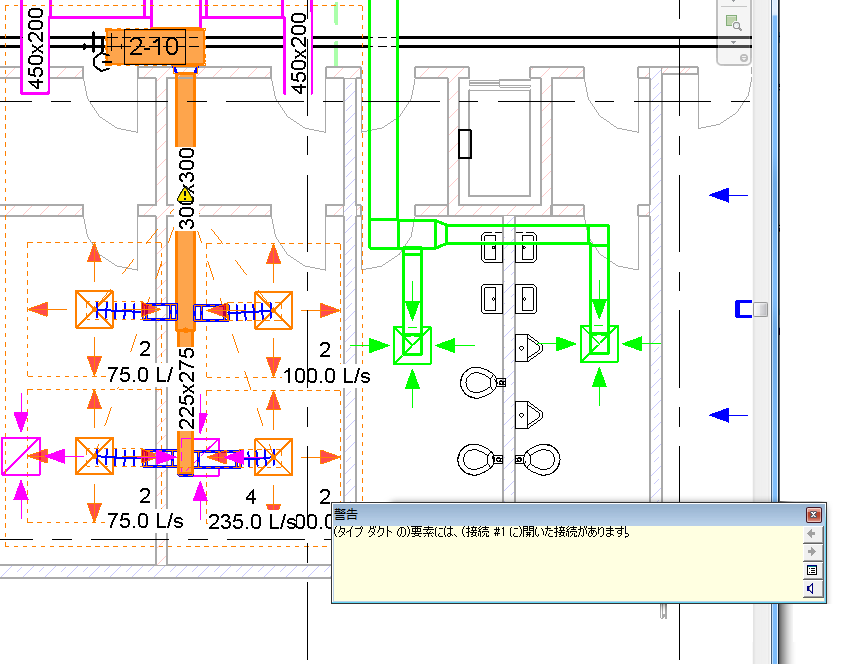

関連する警告メッセージを表示するには、警告マーカーをクリックします。関連する警告メッセージで、必要に応じて矢印ボタンをクリックして、警告メッセージのリストをスクロールします。警告メッセージの詳細を表示するには、 [拡張警告ダイアログボックス]をクリックします。

[ダクトシステムをチェック]を再度クリックして、警告マーカーのグラフィックスをオフにします。

現在接続されていない接続部の切断マーカーを表示できます。切断マーカーの表示をコントロールするには、[解析]タブ

[システムをチェック]パネル

[切断を表示]をクリックします。[切断オプションを表示]ダイアログで、次のうち 1 つまたは複数の項目を選択します。

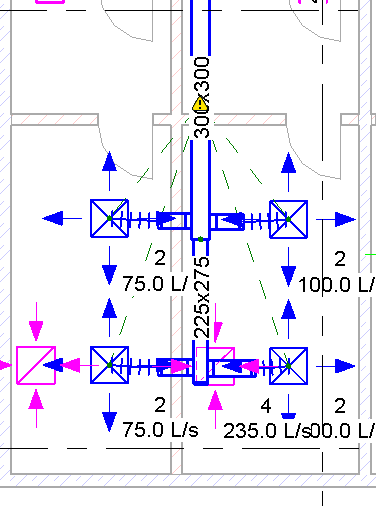

次の例では、[ダクト]切断マーカーが選択されています。

関連する警告メッセージを表示するには、警告マーカーをクリックします。警告メッセージの詳細を表示するには、 [拡張警告ダイアログボックス]をクリックします。

切断マーカーをオフにするには、 [切断を表示]をクリックして、選択内容をクリアします。
