gbXML 建設タグおよびマテリアル タグ

各建設タイプは、上記のプロパティ タイプを含む 1 つまたは複数のマテリアル タイプで構成されます。この建設リストは、ASHRAE、CIBSE など、さまざまな情報源から抽出されたものです。これらすべての建設とその対応するマテリアルは、XML ファイルに格納されています。このファイルは、大まかに gbXML スキーマに準拠しており、建設に関連するタグだけが含まれています。

次に、一般的な gbXML の建設タグとマテリアル タグの例を示します。

<Construction
id="ASHIF5" surfaceType="Ceiling">  <Name>8 In. Light Weight Concrete
Ceiling</Name>  <Description>8 In. Light Weight Concrete
Ceiling</Description>  <LayerId layerIdRef="lay-ASHIF5" />  <U-value
unit="WPerSquareMeterK">1.3610</U-value>  </Construction> -
<Layer id="lay-ASHIF5"> <MaterialId materialIdRef="mat-AM13" />  </Layer> <Material
id="mat-AM13">  <Name>8 in. lightweight concrete</Name>  <Description>8 in. lightweight concrete</Description> <Thickness
unit="Meters">0.2032</Thickness>  <Conductivity
unit="WPerMeterK">0.53</Conductivity>  <Density
unit="KgPerCubicM">1280</Density>  <SpecificHeat
unit="JPerKgK">840</SpecificHeat> </Material>

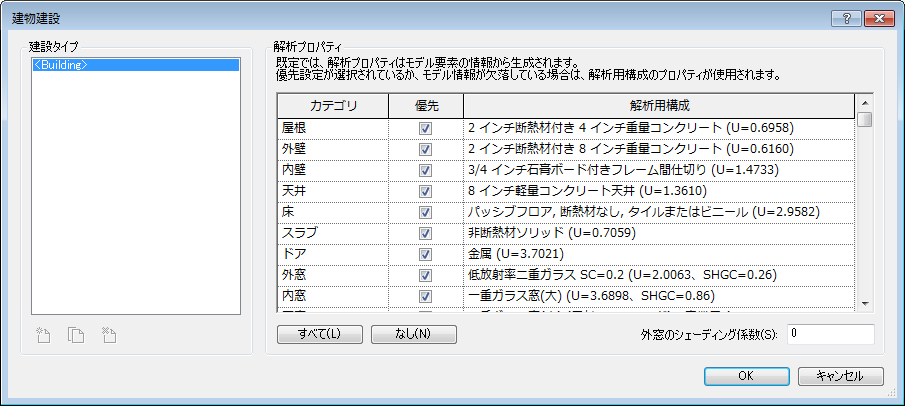

constructions.xml ファイル中の建設タイプは、[建設タイプ]ダイアログに表示されます。
