作業面を設定して表示する

ビューのアクティブな作業面を表示するには

• リボンの (表示)をクリックします。

  アクセス方法

  • [建築]タブ [作業面]パネル (表示)
  • [構造]タブ [作業面]パネル (表示)
  • [設備]タブ [作業面]パネル (表示)
  • ファミリ エディタ: [作成]タブ [作業面]パネル (表示)

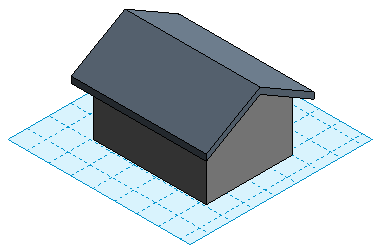

作業面がビューにグリッドとして表示されます。

ビューの作業面を設定するには

1. リボンの (設定)をクリックします。

   アクセス方法

   • [建築]タブ [作業面]パネル (設定)
   • [構造]タブ [作業面]パネル (設定)
   • [設備]タブ [作業面]パネル (設定)
   • ファミリ エディタ: [作成]タブ [作業面]パネル (設定)
2. [作業面]ダイアログの[新しい作業面を指定]で、次のいずれかのオプションを選択します。
   • 名前 - リストから使用可能な作業面を選択し、[OK]をクリックします。

     リストにはレベル、グリッド、名前付き参照面が表示されます。

   • 面を選択: Revit は、選択した面と同じ面を作成します。このオプションを選択して、[OK]をクリックします。次に、作図領域の上にカーソルを移動させて使用可能な作業面をハイライト表示し、目的の作業面をクリックして選択します。

     壁の面、リンク モデルの面、押し出し面、レベル、通芯、参照面など、寸法記入可能なすべての面を選択できます。

   • 選択された線分がスケッチされた作業面を使用: Revit では、選択した線分の作業面と同一平面の作業面が作成されます。このオプションを選択して、[OK]をクリックします。次に、作図領域の上にカーソルを移動させて使用可能な線をハイライト表示し、目的の線をクリックして選択します。
3. 選択された平面が現在のビューに対して垂直な場合、[ビューに移動]ダイアログが開きます。ビューを選択して、[ビューを開く]をクリックします。
