終了クリップ面で立面図ビュー、断面図ビュー、吹き出しビューを切り取ることができます。この機能をアクティブにするには、そのビューの[終了クリップ]パラメータを使用します。終了クリップ面は、[終了クリップ オフセット]パラメータを使用して定義します。
例

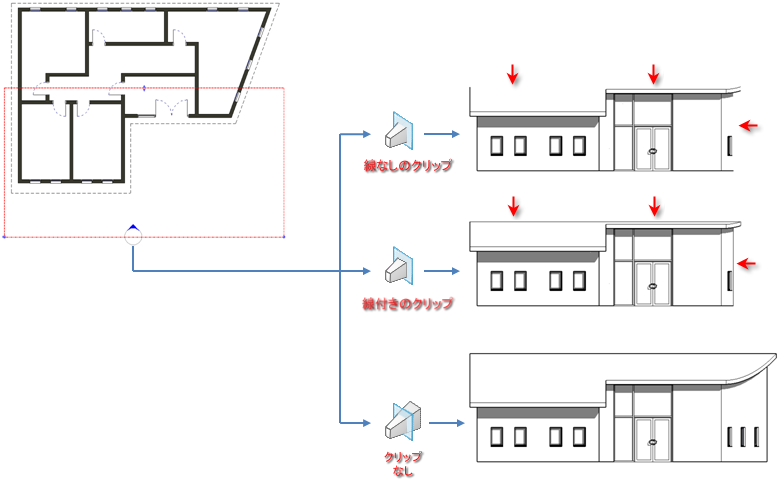

次のイメージは、モデルのクリップ面、および[終了クリップ]パラメータ オプション([線分なしのクリップ]、[線分付きのクリップ]、[クリップなし])によって生成される立面図ビュー表示を示します。
立面図ビュー、断面図ビュー、吹き出しビューを終了クリップ面で切り取っても、記号による表現がいずれかのビューにある要素(構造梁など)、および切断不可能なファミリには影響を及ぼしません。これらの要素は、切り取られることなくそのまま表示されます。
このプロパティは印刷に影響を与えます。
終了クリップ面で切り取るには
- [プロジェクト ブラウザ]で、終了クリップ面で切り取るビューを右クリックし、[プロパティ]をクリックします。
また、作図領域でビューがアクティブになっている場合は、右クリックし、[ビュー プロパティ]をクリックします。
- プロパティ パレットで、[終了クリップ]パラメータを探します。
[終了クリップ]パラメータは、立面図ビュー、断面図ビュー、吹き出しビューで使用できます。吹き出しビューでこのパラメータを使用するには、[終了クリップの設定]パラメータに[独立]を指定します。
- [値]列のボタンをクリックします。

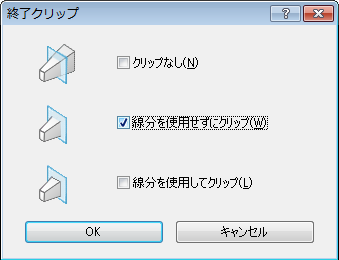

[終了クリップ]ダイアログが表示されます。
- [終了クリップ]ダイアログで、オプションを選択し、[OK]をクリックします。
- [終了クリップ オフセット]の値を入力して、[終了クリップ]プロパティがアクティブな場合にビューをクリップする位置を指定します。
