解析特性
参考文献
Holman,J.P., メHeat Transferモ, McGraw-Hill, New York, 1981, pp. 12-1412-14
問題の説明
モデルは、厚さ1メートルの流体によって分離された2つの固体平面を使用します。各平面の厚みは0.1メートルです。
放射による伝熱は、以下のように計算されます。
これは、板2からの対流による伝熱とバランスしなければなりません。
ジオメトリと境界条件
温度荷重は、1枚の板の外面に指定された333Kの温度が指定されます。もう一方の板の外面には、熱伝達率1.0と周辺温度273Kが適用されます。
結果

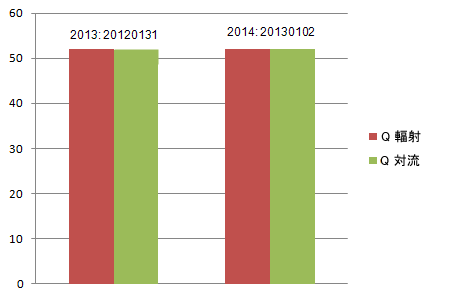

プレート2の外側面、プレート2の内側面の結果温度を上記の方程式に使用し、放射と対流による熱を計算します。そして、2つの値の違いを比較します。
2013: ビルド 20120131 | 2014: ビルド 20130102 | |
qradiation | 52.41 | 52.37 |
qconvection | 52.36 | 52.41 |
差分 % | 0.092 | 0.086 |
