圧力損失の評価

このステップでは、ディシジョンセンターの重要値セクションを使って圧力損失を評価します。

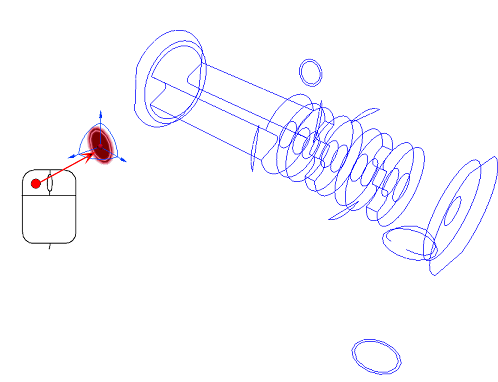

平面をクリックし、サーフェス整列アイコンをクリックします。流入口サーフェスを選択します。

平面をサマリー平面にするには、平面状況依存パネルでサマリーを作成します。をクリックします。

結果の比較を開始するには、クイックアクセスツールバーでディシジョンセンターをクリックします。

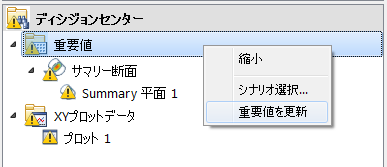

ディシジョンセンターで、クリティカル値を右クリックし、クリティカル値の更新をクリックします。

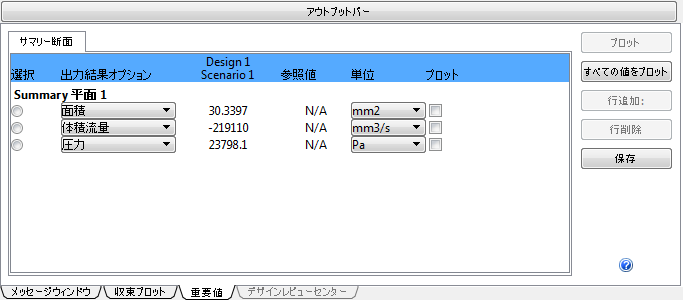

注: アウトプットバーの重要値タブ上に表示されたサマリー平面を確認します

注: 出口圧力はゲージ圧ゼロですので、これは入口から出口への圧力損失になります。

この例では、サマリー平面を使って単一の解析からデータを抽出しました。次のステップでは、さらにシナリオを作成し、その結果をディシジョンセンターで比較します。
