粒子追跡の表示

このステップでは、粒子追跡を使って流速結果を確認します。

粒子追跡は、固体の障害物を回避して流れる流体のパスを示すものです。流れのパス、循環、旋回などを理解するのに使用します。

注: このステップでは、右クリックメニューのコントロールを使用してモデルの近くで作業します。これらのコントロールは、平面状況依存パネルにあるコントロールを補完します。

ベクトルを非表示にするには、平面を右クリックし、ベクトルを選択します。なしを選択します。

平面を右クリックし、シェーディングを選択します。これは粒子追跡を作成する際にアクティブ平面が見えるようにするためです。

平面を右クリックし、流跡線...を選択します。

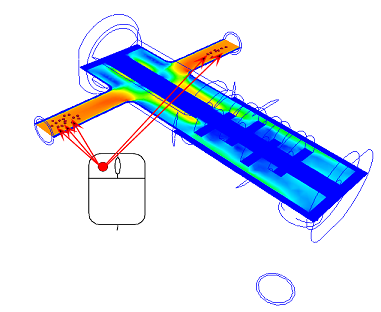

ポイントを追加をクリックし、平面上のいくつかの点をクリックします。

注: これらは、追跡の「シード」点です。追跡は選択したそれぞれの点を、断面の上流および下流方向に通過します。

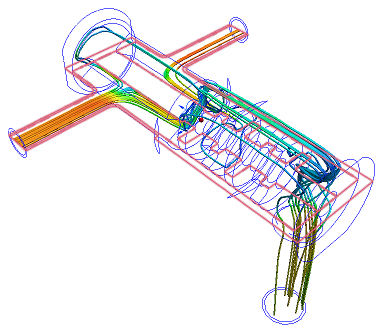

粒子追跡を表示するには、[粒子追跡を追加]をクリックします。

平面を右クリックし、アウトラインを選択します。

粒子追跡を削除するには、次の手順を実行します:

  1. 平面を右クリックし、粒子追跡を選択します。
  2. 粒子追跡リストをクリックしてすべて削除をクリックします。
