Autodesk® Simulation CFD ビューワー

Autodesk® Simulation CFD Viewerは、以下の用途に利用できます。

• 複数のエンジニアリングワークグループ間のコラボレーション
• Autodesk® Simulation CFDの解析結果の視覚的表示と共有

Autodesk® Simulation CFD ビューアは、モデル ジオメトリ、結果、表示属性、アニメーション設定を含むダイナミック イメージ(".vtfx")を読み込むことができます。ダイナミックイメージは静止画像とは異なり、様々なナビゲーション機能により直接データを読み取り結果をより深く理解することができます。

ダイナミックイメージを保存するには、結果（タブ）> イメージ（パネル） > ダイナミックイメージをクリックします。

メイン ウィンドウ

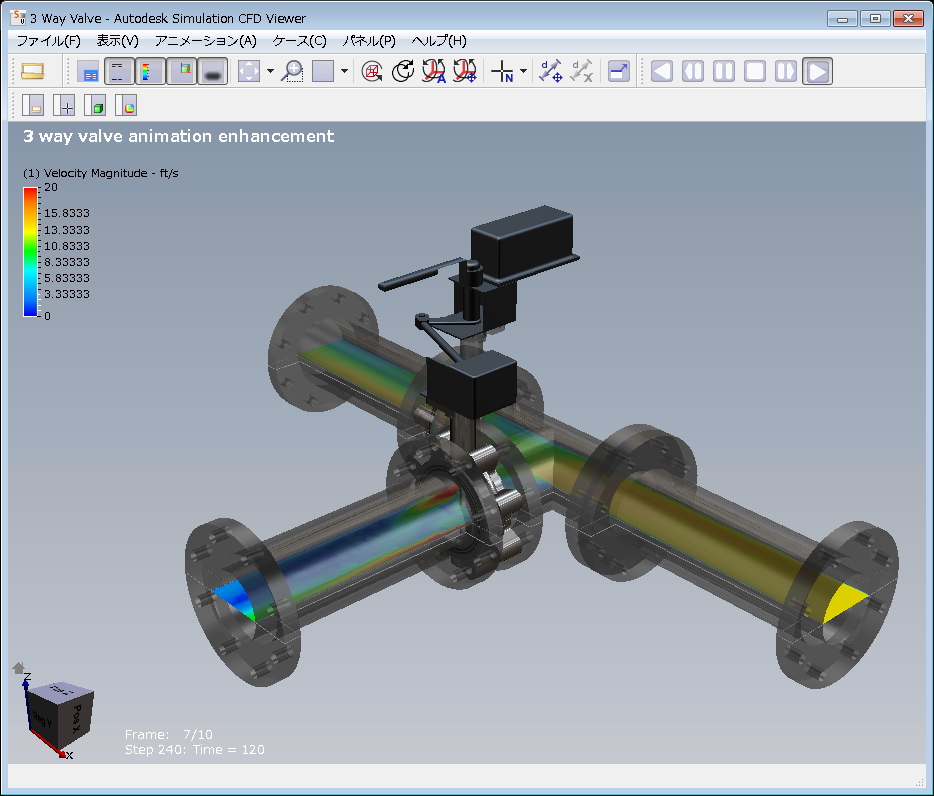

Autodesk® Simulation CFD Viewerは、結果セットをロードして表示されます。

ツールバーの機能

[ファイルを開く]	CFdesignで作成したダイナミックイメージ（VTFおよびVTFｘ）を開きます。
[情報ボックスのオン/オフ]	グラフィックウィンドウの右下隅にある、Result Infoボックスの表示を切り替えます。このボックスには、日付およびアクティブなスカラー量とベクター量が表示されます。
[ステップ情報のオン/オフ]	時間刻み幅の表示を切り替え、ケース情報をロードします。これはグラフィックスウィンドウの左下隅に表示されます。
[色の凡例のオン/オフ]	凡例の表示を切り替えます。
[操作キューブのオン/オフ]	操作ツールの表示を切り替えます。
ドロップシャドウのオン/オフ	モデルの下に陰ができたような表示を切り替えます。
[変更]	[ビューのリセット]: イメージを元のビューに戻します。 [フレーム モデル]: ビューポートにモデルを最大サイズで表示します。
ラバーバンドズーム	領域に合わせてズームするには： このアイコンをクリックします。 目的のズーム領域の1つの角で、左マウスボタンを押したままにします。 ズーム領域の反対側の角にドラッグします。 マウスボタンを離します。
[ビューポート]	ビューポートの数と初期位置を選択します。
アウトラインで移動	操作の間、モデルをアウトラインに変換します。この設定は、低速のグラフィックスハードウェアを搭載したコンピュータ上で、非常に大規模なモデルを操作する場合に使用します。
同期操作	すべてのビューポイントで、マウスの動きを連動させます。 複数のビューポイントにある設計やシナリオを比較する場合に便利です。
自動回転ポイント	ジオメトリに基づいて、最適な回転ポイントを自動計算する場合にクリックします。 デフォルトの回転ポイントは、原点です。
回転ポイントを設定	モデル内で節点を選択して回転ポイントを設定します。
[選択]	[部品を選択]: 部品の選択および部品の値の測定を行うかどうかを切り替えます。 [要素を選択]: 要素の選択および要素の値の測定を行うかどうかを切り替えます。 [節点を選択]: 節点の選択および節点の値の測定を行うかどうかを切り替えます。
距離を計測	結果オブジェクト（断面、等値面など）の2つの節点間の距離を測定します。
距離計測を削除	すべての距離計測を消去します。
全画面表示	全画面モードで表示します。
アニメーションコントロール	アニメーションコントロールの各ボタンを使って、アニメーションの一時停止や再生を行うほか、シングルステップにより各ステップを調べます。
[ケース選択]	このドロップメニューには、スタディビュー（VTFx）ファイルに含まれているすべてのケースが、リストされます。矢印を使って、表示するケースを選択します。

ケースパネル	ケースパネルには、各ケース（CFdesignのシナリオ）に関する情報がリストされます。 ケースを表示するには、ケーステーブルリストのサムネイルをビューポートにドラッグアンドドロップします。
選択パネル	選択パネルには、測定結果が表示されます。
設定パネル	部品および要素セットの表示と描画モードを操作します。 表示オプションには、表示、シェーディング、アウトラインがあります。
結果パネル	結果パネルは、結果の表示および凡例の範囲と外観のコントロールに使用します。

モデルの操作

拡大	Ctrl + LMB
回転	Ctrl + MMB
移動	Ctrl + RMB

[Microsoft® Office アドイン]

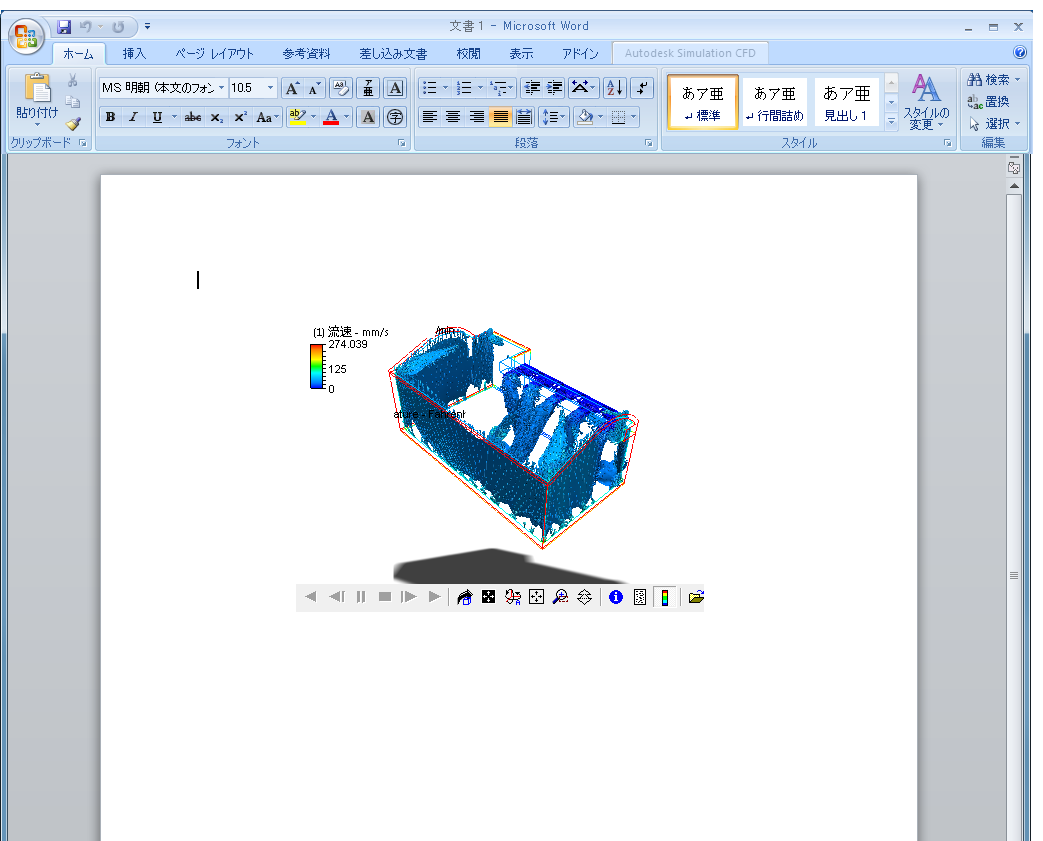

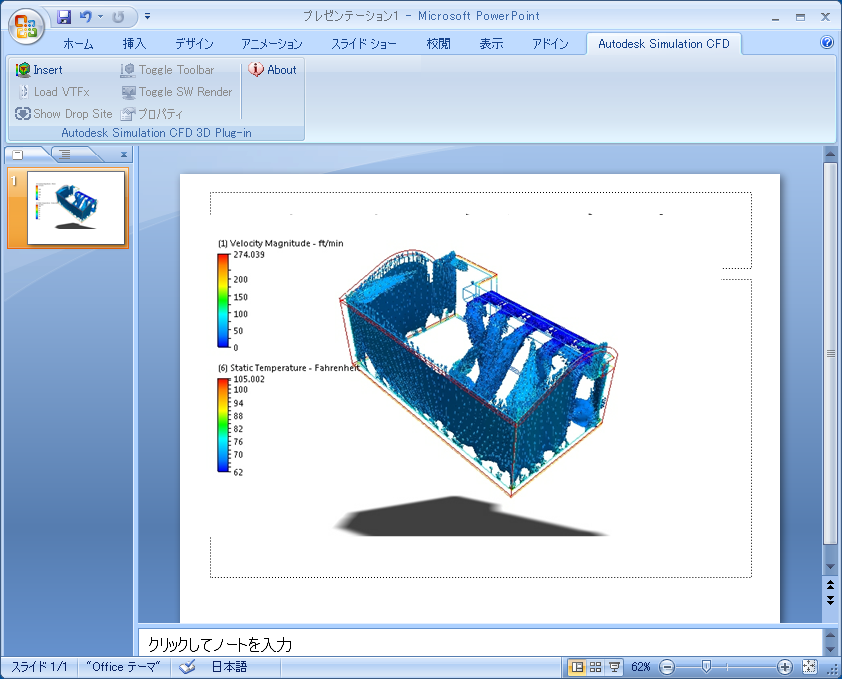

Simulation CFD 3Dビューワーは、Microsoft® PowerPointならびにMicrosoft® Wordとのリンクが可能です。ダイナミックイメージをOfficeプレゼンテーションや文書ファイルの一部とすることができます。

PowerPoint

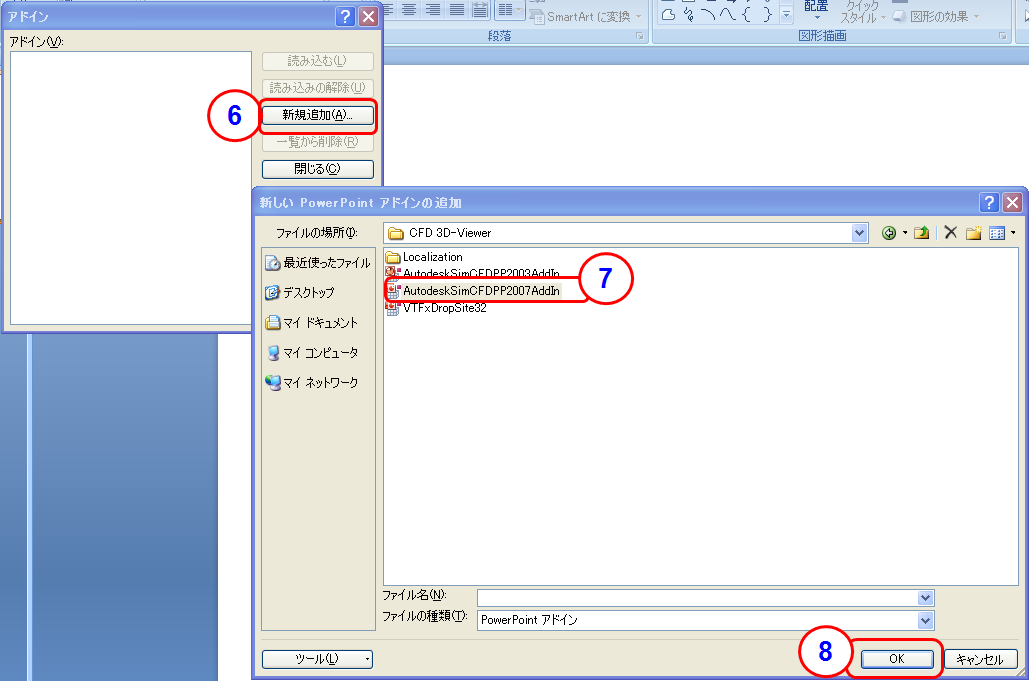

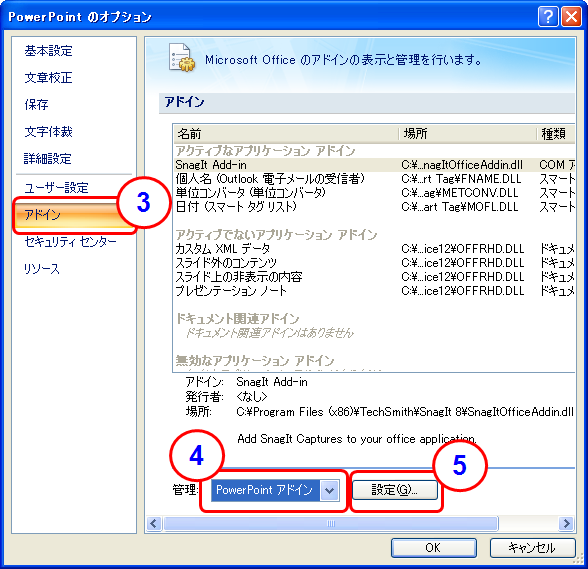

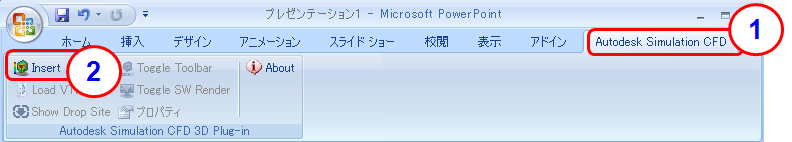

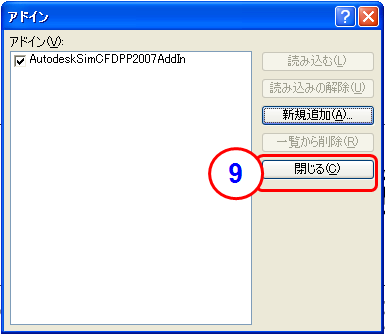

ダイナミックイメージを追加する前に、CFDビューワーアドインを追加します：

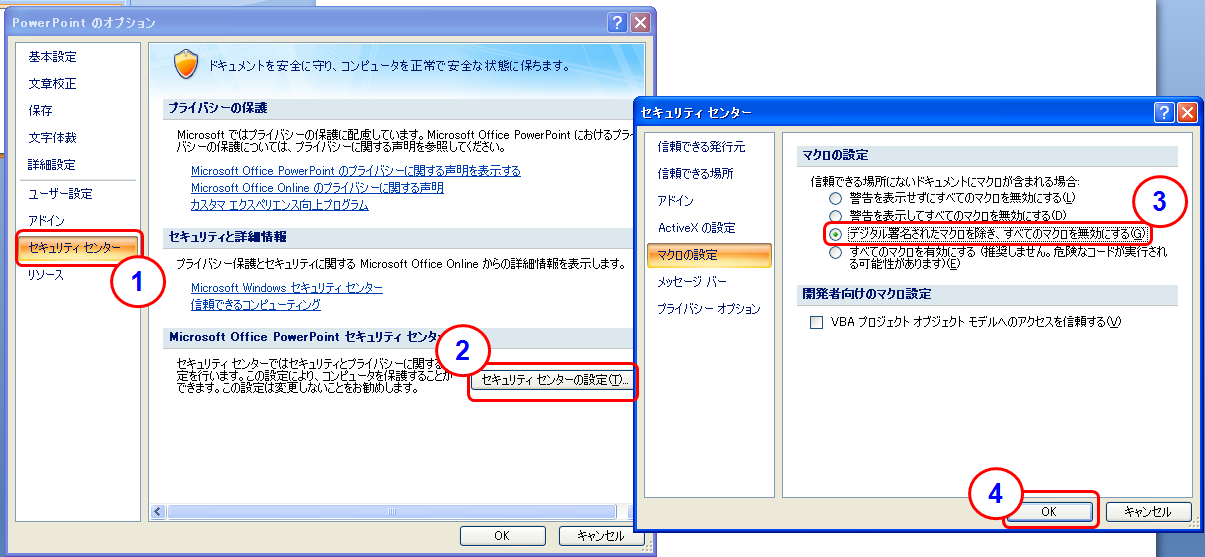

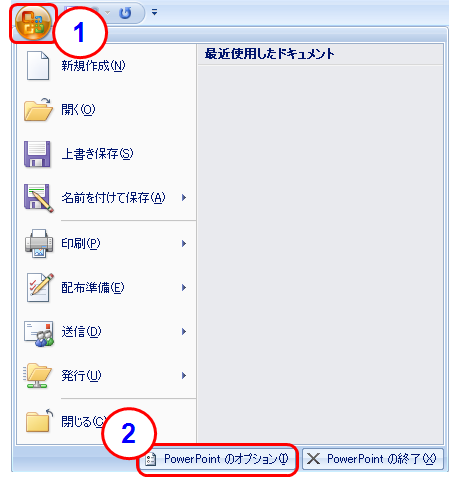

ボタンが表示されない場合、PowerPointのセキュリティ設定を低くする必要があります：

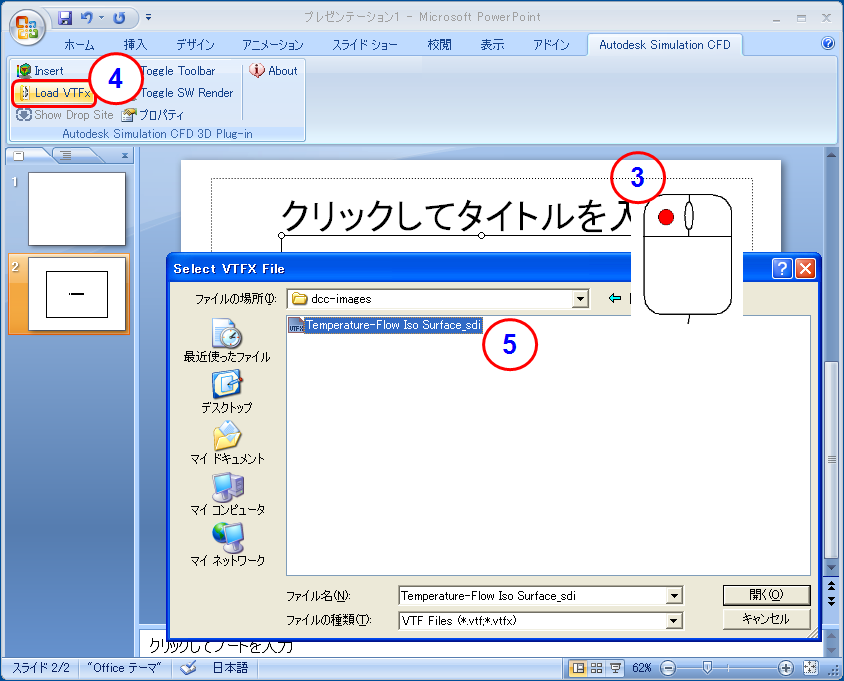

ダイナミックイメージを追加するには：

Word

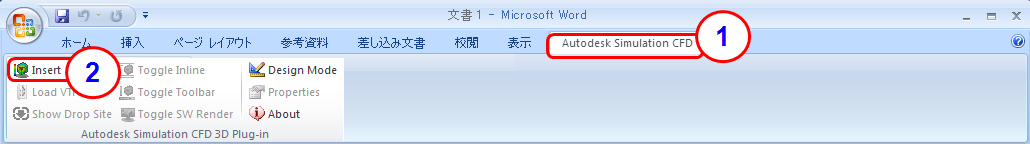

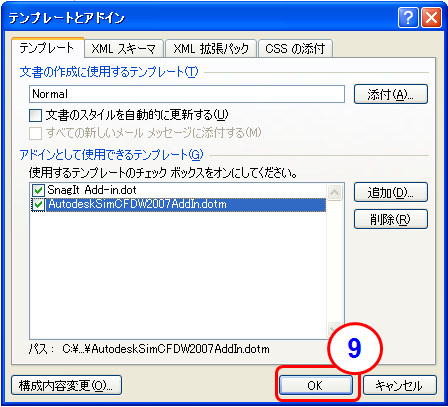

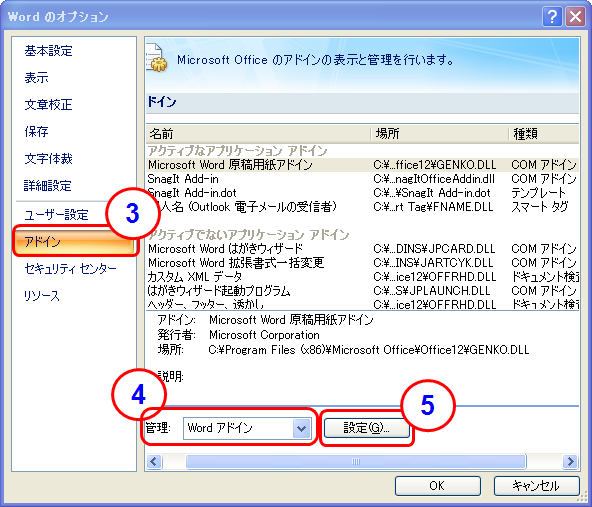

ダイナミックイメージを追加する前に、CFDビューワーアドインを追加します：

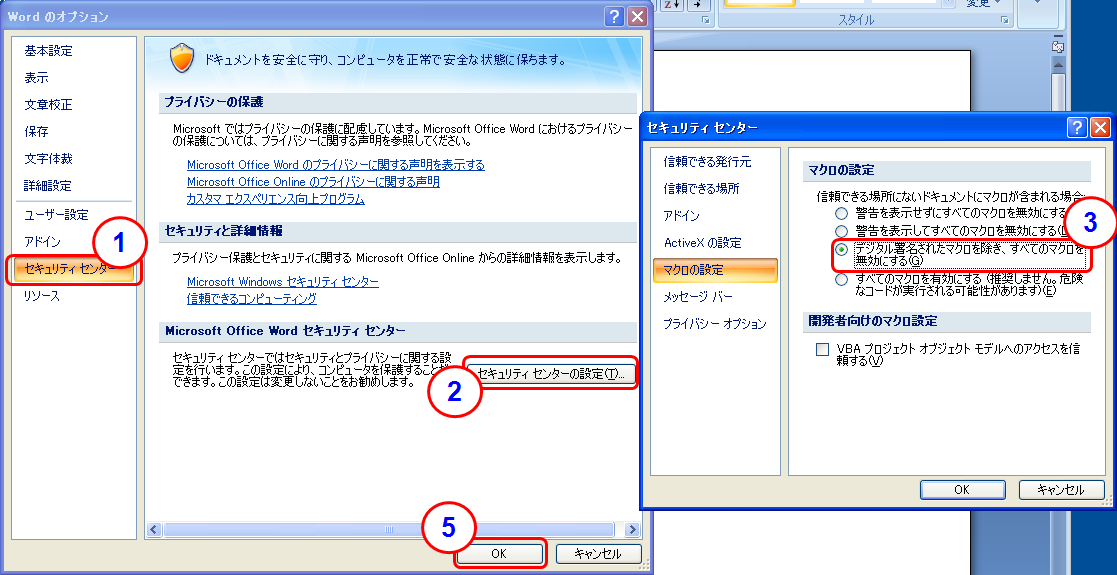

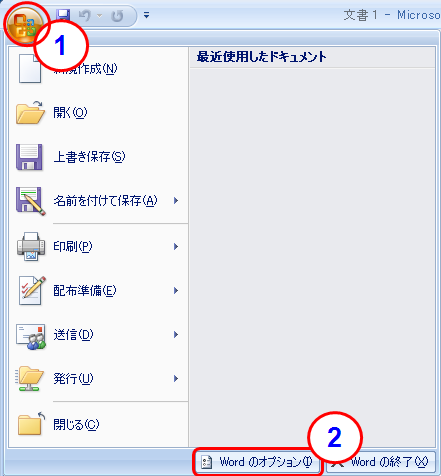

ボタンが表示されない場合、Wordのセキュリティ設定を低くする必要があります：

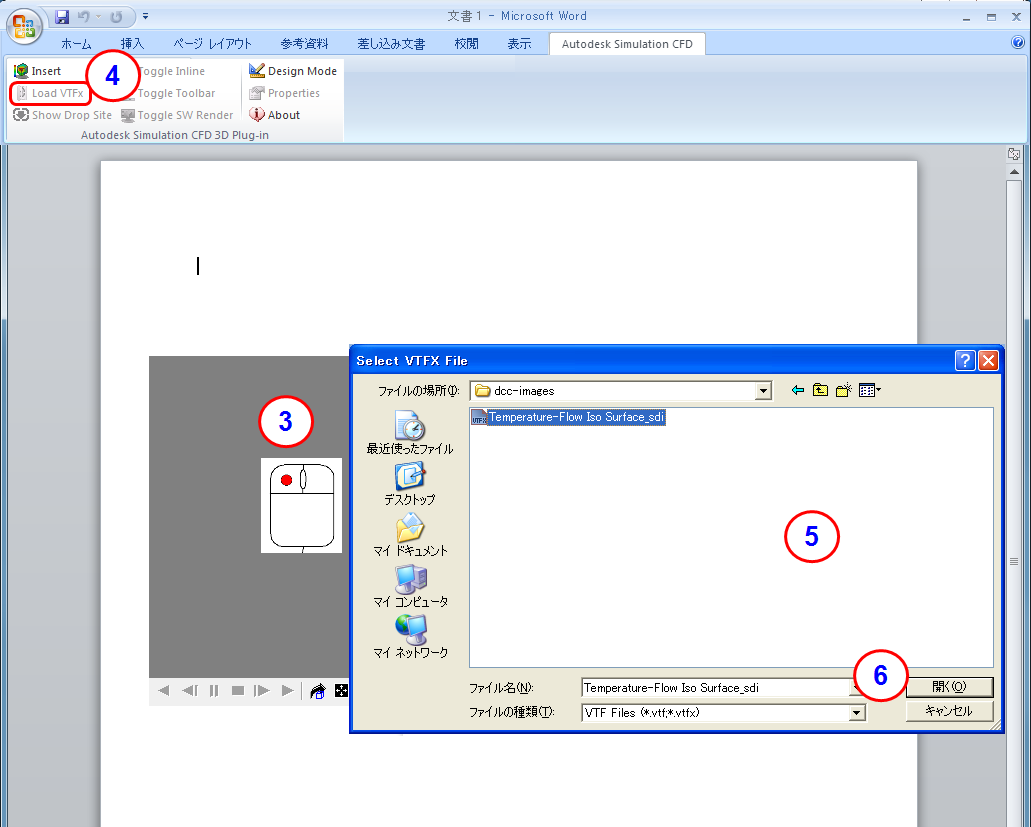

ダイナミックイメージを追加するには：
