この手順では、2 つのコンデンサに放熱を適用します。

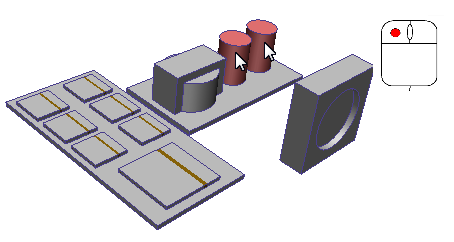

1. 2 つのコンデンサをクリックして選択します。
2. [境界条件]状況依存パネルで[編集]をクリックします。

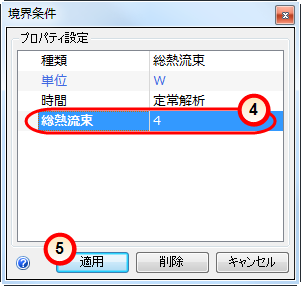

3. [種類]が[発熱量(部品単位)]で、[単位]が[W](ワット)であることを確認します。
4. [発熱量(部品単位)]行に 4 と入力します。
5. [適用]をクリックします。
次のような設定になっていることを確認します。

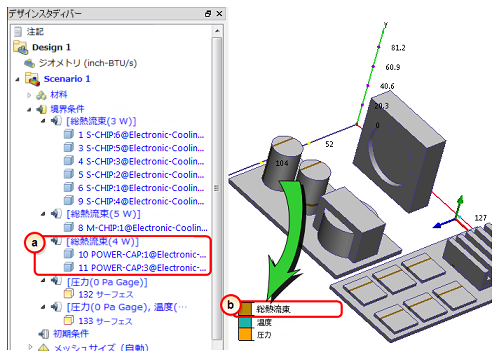

6. 条件がコンデンサに正しく適用されているか確認するために、デザイン スタディ バーと 2 つのコンデンサの色付きのストライプをチェックします。
- a. デザイン スタディ バーの[発熱量(部品単位)]条件の値が 4 W である必要があります。
- b. それぞれのコンデンサが、凡例の[発熱量(部品単位)]に対応する色のストライプで表示されている必要があります。
