モデルを単純化

直接転送機能を備えている一部の CAD システムの[Autodesk Simulation]メニューには、[モデルを単純化]というコマンドがあります。このコマンドを使用すると、FEA モデルで不要な CAD モデル内のフィーチャを省略できます。

フィーチャの省略では、解析結果に影響しない小さなフィーチャをモデルから除去します。これらの小さなフィーチャをモデルに残しておくと、除去した場合と同レベルの品質のメッシュをメッシュ ジェネレータで作成できなくなる可能性があります。また、フィーチャ周辺のメッシュ作成に余計な時間がかかったり、フィーチャ近辺の要素に問題があったり、解析時間が長くなるといった無益な問題も生じます。

フィーチャの省略が必要な状況を示す一連の図を次に示します。

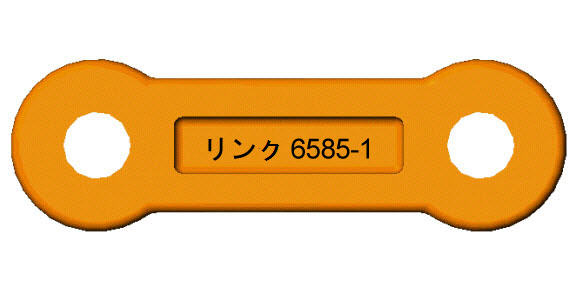

                                            パーツにマークされた文字

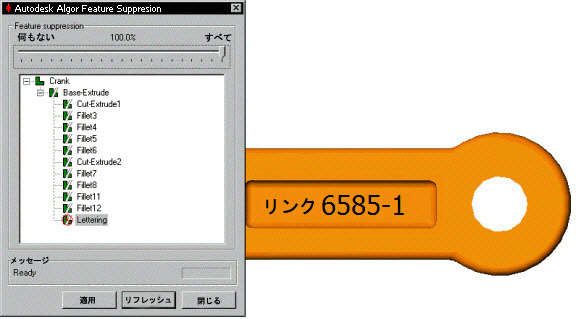

[Autodesk Simulation フィーチャ省略]ウィンドウとパーツ

                                            省略された文字オブジェクト

不要な小さいフィーチャを省略した後は、[Autodesk Simulation フィーチャ省略]ダイアログ ボックスを閉じ、[Autodesk Simulation]プルダウン メニューから[シミュレーションを開始]を選択して、省略したフィーチャが除外されたパーツを転送できます。
