再配置と尺度

コマンドの起動方法:[作成][パターン][再配置と尺度]。

[再配置と尺度]では、移動、回転、尺度コマンドの組み合わせを 1 つの操作で実行できます。このコマンドは、1 つまたは複数のラインを選択している場合に使用できます。

本質的に、[再配置と尺度]では、選択したラインに対して、1 つの平面(3 点による定義)から別の平面(3 点による定義)への移動、回転、尺度(オプション)を実行します。すなわち、平面 A-B-C から平面 A'-B'-C' までの移動と等しい距離で、選択した項目を移動および回転させてます。次の図を参照してください。

コマンドを選択すると、[再配置と尺度]ダイアログが表示されます。6 つの点を定義するように求められます。点 A、B、C は通常移動するジオメトリ上にありますが、技術的には適切であればどの座標点でも構いません。

A: 移動の開始座標または元の平面の基点です。
A': 点 A の移動先の点または新規平面の基点です。
B: 点 A および B によって、元の平面のローカル軸が定義されます。
B': この点は、点 A' とのラインを定義するのに使用されます。. 元のジオメトリに移動および回転が実行されます。点 A から点 B へのラインが点 A' から点 B' へのラインと平行になります。
C: この点によって平面(点 A と B に沿った)が定義されます。
C': この点によって、新規位置のジオメトリの方向が制御されます。この点によって、点 A' と B' に沿った新規平面が定義されます。A-B-C によって定義される平面は、A'-B'-C' によって定義される平面との共平面になります。

ライン AB をライン A'B' と同じ長さにするには、[尺度]チェックボックスをアクティブにします。

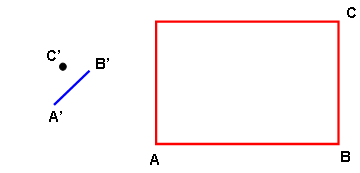

(a) 点 A が青い線上の A' に対応するように赤い長方形が移動し、辺 AB が青い線に整列するように回転します。[再配置と尺度]では、6 つの点を定義します。

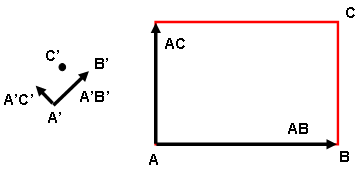

(b) 3 つの点のそれぞれの集合によって作成される右手座標系を想像してください。

(d) 最終的な結果。[尺度]チェックボックスをアクティブにすると、長方形 AB の基礎がライン A'B' と同じ長さになります。
