疲労解析ウィザードでは、「荷重スペクトル」または「デューティ サイクル」を使用して、疲労損傷計算を実行できます。このタイプの解析は、さまざまな荷重条件での耐久性について構造またはコンポーネントを評価するための計算効率の高い方法ですs。
スペクトル解析を制御するには、適用荷重および各荷重の繰り返しの記述を含むカンマ区切り(.csv)テキスト ファイルを使用します。このファイルを編集するには、メモ帳などのテキスト エディタを使用して、疲労解析ウィザードの手順 4 でインポートします。

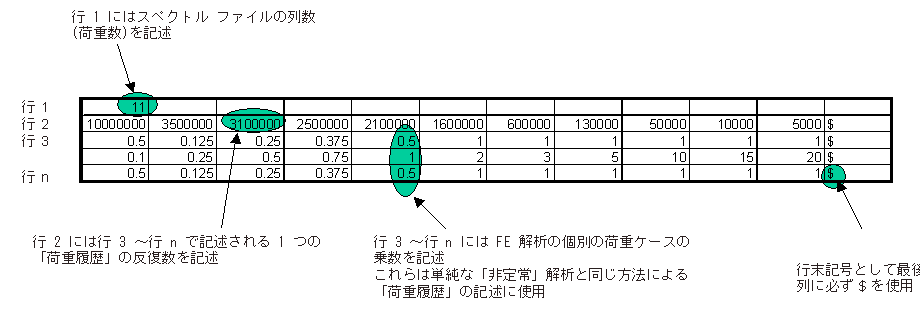

スペクトル ファイル形式、および必須値のそれぞれの説明を次に示します。
上記の例を使用して、損傷合計が次のように実行されます。
- 行 1 には、スペクトル ファイルを構成する個別の荷重の合計数が含まれます。この場合、11 の個別の荷重があるので、スペクトル ファイルには 11 の列が存在することになります。
- 次に、疲労解析ウィザードでは、スペクトル ファイルからデータの各列が読み込まれ、各列に対して個別の「荷重履歴」が作成されます。
- 行 3 ～ 5 には、FEA の荷重ケース 1 ～ 3 の乗数が含まれます。疲労解析ウィザードの手順 4 で直接に入力した乗数に加え、これらの乗数が適用されます。この単一の荷重履歴の記述は、FEA からの荷重ケースに基づいた非定常解析と同じです。
- 行 3 ～ n によって定義される荷重履歴は、指定した回数繰り返されます。繰り返し回数は、行 2 の数値によって定義されます。
- 上記のサイクルおよび繰り返し回数における損傷が計算されます。
- 次に、疲労解析ウィザードでは、スペクトル ファイルの各列に対して前述の手順が繰り返されます。
- すべての荷重履歴の合計損傷が集計され、報告されます。
カンマ区切り形式の例のスペクトル ファイルを次に示します。
11
10000000,3500000,3100000,2500000,2100000,1600000,600000,130000,50000,10000,5000,$
0.5,0.125,0.25,0.375,0.5,1,1,1,1,1,1,$
0.1,0.25,0.5,0.75,1,2,3,5,10,15,20,$
0.5,0.125,0.25,0.375,0.5,1,1,1,1,1,1,$
