Intersection Point
두 지오메트리 요소의 명시적 또는 암시적 교차로를 찾습니다.
특성
Properties 패널에서 다음 매개변수를 지정합니다 .
| Point | |
| Point Number | 점 번호를 지정합니다. 자동으로 생성된 점 번호 값을 변경할 수 있습니다. |
| Point Codes | 점에 지정된 코드를 지정합니다. |
| Point Geometry Type | |
| Type | 교차로의 정의 매개변수를 지정합니다.
|
| Geometry Properties (Two Links) | |
| Link 1 | 교차할 첫 번째 링크를 지정합니다. |
| Link 2 | 교차할 두 번째 링크를 지정합니다. |
| Extend Link 1 | 직접 교차로가 없는 경우 링크 1을 연장하여 링크 2와의 가상 교차로를 찾습니다. |
| Extend Link 2 | 직접 교차로가 없는 경우 링크 2를 연장하여 링크 1과의 가상 교차로를 찾습니다. |
| Geometry Properties (Link and Point Slope) | |
| Link | 교차할 링크를 지정합니다. |
| Point | 경사 값을 기반으로 교차할 점을 지정합니다. |
| Extend Link | 직접 교차로가 없는 경우 링크를 연장하여 점에서 경사와의 가상 교차로를 찾습니다. |
| Slope | 점에 상대적인 경사 값(%)을 지정합니다. [...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다. |
| Extend Slope | 직접 교차로가 없는 경우 경사를 연장하여 링크와의 가상 교차로를 찾습니다. |
| Reverse Slope | 경사 값을 반전합니다. |
| Geometry Properties (Two Point Slopes) | |
| Point 1 | 첫 번째 점을 선택합니다. |
| Slope 1 | 점 1에 상대적인 경사 값(%)을 지정합니다. [...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다. |
| Point 2 | 두 번째 점을 지정합니다. |
| Slope 2 | 점 2에 상대적인 경사 값(%)을 지정합니다. [...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다. |
| Extend Link 1 | 직접 교차로가 없는 경우 링크 1을 연장하여 링크 2와의 가상 교차로를 찾습니다. |
| Extend Link 2 | 직접 교차로가 없는 경우 링크 2를 연장하여 링크 1과의 가상 교차로를 찾습니다. |
| Reverse Slope 1 | 경사 1 값을 반전합니다. |
| Reverse Slope 2 | 경사 2 값을 반전합니다. |
| Miscellaneous | |
| Comment | 점에 대한 메모를 나타냅니다. 주석은 Preview 패널에 표시할 수 있습니다. |
| Show Errors | Event Viewer에서 교차로 오류를 표시하거나 숨깁니다. |
예제
이 지오메트리 유형이 사용되는 방식의 예를 확인하려면 다음 샘플 PKT 파일을 여십시오.
Intersection Point Example.pkt

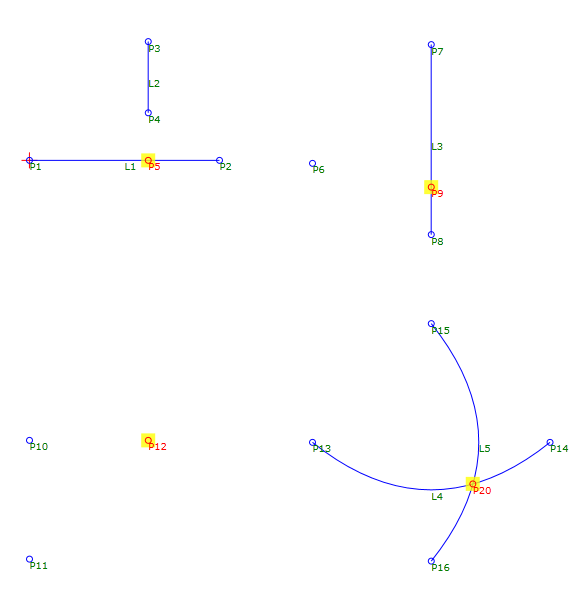

예제 PKT에는 네 개의 교차로 예가 포함되어 있습니다. 각 점 지오메트리 유형은 링크 및 경사와 같은 매개변수에 의해 정의됩니다. 순서도에서 각 예는 별도의 순서로 구성됩니다. 매개변수를 검토하려면 순서도에서 교차로을 선택한 다음 특성 패널의 지오메트리 특성 섹션을 확인하십시오.
두 링크 점 지오메트리 유형의 두 가지 예가 있습니다.
- 첫 번째 예에서 두 링크는 명시적으로 교차하지 않습니다. 연장 링크 2 특성이 선택되어 링크 1과의 가상 교차로를 찾기 위해 수직 링크를 연장합니다.
- 두 번째 예에서는 한 점에서 교차하는 두 원곡선을 사용합니다. 주: 원곡선이 교차 링크로 사용되는 경우 원곡선의 테셀레이트 호 세그먼트 중 하나가 다른 객체와 교차하는 위치에 교차로가 있습니다. 원곡선의 호 다듬기를 변경하면 교차로의 위치가 변경됩니다.
