Define Variable
매개변수에 대한 값 또는 계산을 지정한 다음 후속 계산에서 변수로 재사용합니다.
특성
특성 패널에서 다음 매개변수를 지정합니다 .
| Variable | |
| Name | 변수 이름을 지정합니다. |
| Variable Type | 변수 유형을 지정합니다.
|
| Default | 지오메트리 요소가 변수를 참조할 때 적용되는 값을 지정합니다. [...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다. |
| Miscellaneous | |
| Comment | 변수에 대한 메모를 나타냅니다. 주석은 Preview 패널에 표시할 수 있습니다. |
예제
이 지오메트리 요소가 사용되는 방식의 예를 확인하려면 다음 샘플 PKT 파일을 여십시오.
Define Variable Example.pkt

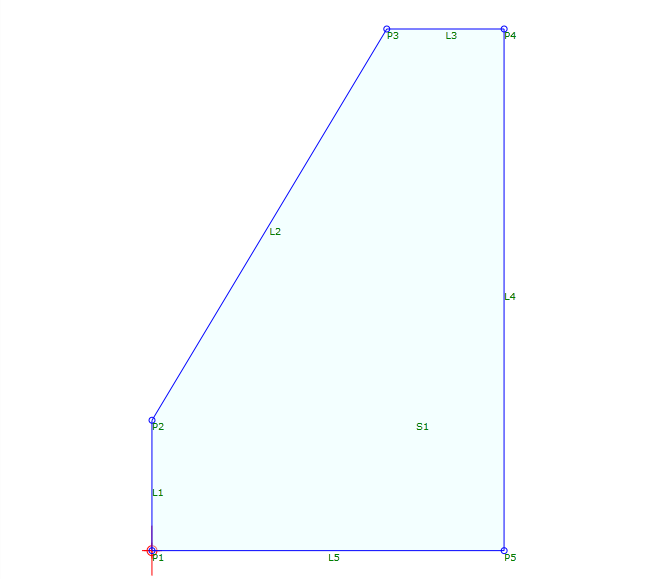

이 예에서는 간단한 연석을 표시합니다.
- Height 변수는 5로 설정됩니다.
- Width 변수는 3으로 설정됩니다.
- P2는 P1에서 Height의 Delta Y 값을 3으로 나눈 위치에 그려집니다.
- P3은 P2에서 Width의 Delta X 값 및 Height의 Delta Y 값에 그려집니다.
- P4는 P3에서 Width의 Delta X 값을 2로 나눈 위치에 그려집니다.
- P5는 P4에서 음수 Height의 Delta Y 값에 P2의 음수 Y 값을 더한 위치에 그려집니다.
- 쉐이프는 L5를 사용하여 닫히며 쉐이프가 추가됩니다.
주: 예에서 조건을 테스트하려면 대상 지표면의 미리보기 값을 변경합니다.
