Factory Design Utilities for AutoCAD는 팩토리 바닥 배치에 최적화된 환경과 설계 도구를 제공합니다. 이러한 유틸리티를 사용하여 기존 DWG 시설 배치를 열어 팩토리 정보를 도면에 추가할 수 있습니다. 그런 다음 팩토리 도면을 사용하여 Inventor Factory에서 3D 배치를 채울 수 있습니다.
2D 팩토리 배치
2D 팩토리 배치는 공장, 창고 또는 사무실 환경에 대한 DWG 모형입니다. 그 규모와 복잡한 정도는 작업 셀에서부터 전체 팩토리에 이릅니다. 배치에는 벽, 기둥 및 유틸리티 등의 빌딩 요소가 포함됩니다. 장치의 각 부품을 배치하고 각 제품의 라우팅 경로를 작성할 수 있습니다.
Factory Design Utilities를 사용하면 팩토리 배치에 정보를 추가할 수 있습니다. 이러한 정보는 기존 시설 배치나 새로운 파일에 추가될 수 있습니다. 그 밖의 데이터에서는 배치를 분석하거나, 보고서를 생성하거나 Inventor Factory에서 3D 자산으로 팩토리 배치를 자동으로 채우는 데 필요한 정보를 제공합니다.
일반적인 워크플로우:
- 단순한 배치(예: 직사각형 모양)를 작성하고 스테이션 정보를 지정합니다.
- 정의된 스테이션을 사용하여 제조되는 제품을 작성합니다.
- 스테이션을 통과하는 제품 라우팅을 작성합니다.
- 2D DWG 팩토리 배치로 저장합니다.
- Inventor 동기화 또는 Inventor Factory DWG에서 새 배치 명령을 사용하여 Inventor Factory로 가져온 다음 3D 자산으로 채웁니다. 2D 자산 및 체인 가능한 자산이 DWG 배치에 존재하는 경우 Inventor에서 열릴 때 자동으로 이와 대등한 3D 자산으로 바뀝니다.
사용자 인터페이스

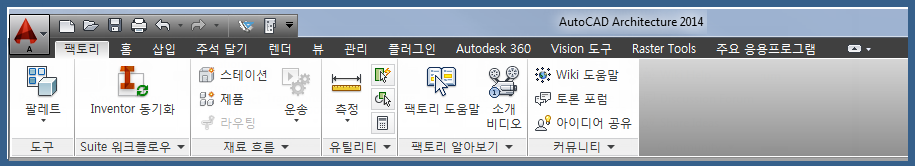

Factory Design Utilities 사용자 인터페이스는 팩토리 탭에 있으며 도구, Suite 워크플로우, 재료 흐름, 유틸리티, 팩토리 알아보기 및 커뮤니티라는 패널과 함께 펼쳐져 있습니다. 팩토리 패널과 표준 AutoCAD 패널을 합치면 기본 팩토리 작업 환경이 됩니다.
팩토리
Factory Design Utilities와 연관된 3개의 팔레트, 즉 자산 브라우저, 팩토리 브라우저 및 특성 브라우저가 있습니다. 이러한 팔레트는 브라우저 영역을 공유하며 표준 크기조절 방법을 사용하여 조정 가능합니다. 브라우저는 다른 위치에 고정하거나 응용프로그램 프레임에서 떼어내 부동 상태로 만들 수 있습니다.
자산 브라우저에서는 설치된 자산, 사용자 자산 및 클라우드 기반 자산에 액세스할 수 있습니다. 자산이란 팩토리의 컨텐츠를 구성하는 요소입니다. 이러한 자산에는 건축용 피쳐, 재료 처리용 장치, 가공 설비 등이 포함됩니다.
팩토리 브라우저에서는 정의된 스테이션, 제품 및 라우팅에 액세스할 수 있습니다. 이 브라우저를 사용하여 이러한 팩토리 객체에 대한 정의를 관리할 수 있습니다. 상황에 맞는 메뉴를 통해, 일반적으로 사용되는 명령에 액세스할 수 있습니다.
특성 브라우저에서는 선택된 팩토리 자산 및 정의와 연관된 여러 가지 매개변수 및 설정에 액세스할 수 있습니다.
가져오기 도구를 사용하면 팩토리 배치와 관련된 변수 정보를 생성하는 스프레드시트 데이터를 가져올 수 있습니다.
내보내기 도구를 사용하면 스프레드시트 형식의 배치 변수 정보를 저장 및 공유할 수 있습니다.
재료 흐름
팩토리 도구를 사용하면 시설에서 제조할 제품, 공정이 발생하는 스테이션, 스테이션 간의 루트를 정의할 수 있습니다. 배치가 준비되면 운송 비용, 기계 활용도 및 전력 소모량을 분석할 수 있습니다. 또한 분석 결과 보고서를 생성하여 여러 가지 시나리오를 비교하고 문서화할 수 있습니다. 배치 상태가 사용자의 요구 사항에 부합되면 해당 배치를 Inventor로 전송하여 3D 자산으로 채워지는 2D 오버레이가 되도록 합니다.
팩토리 자산
팩토리 자산 라이브러리에는 컨베이어, 덕트 설치 및 벽 등의 표준 팩토리 구성요소 모형이 포함되어 있습니다. 자주 사용되는 모형을 이 라이브러리에 게시할 수 있습니다. 다운로드된 클라우드 자산도 이 라이브러리에 유지됩니다.
클라우드 팩토리 자산
팩토리 자산 요구 사항은 업종과 제조 공정의 정교함에 따라 다릅니다. 일부 자산은 디스크 스토리지 요구 사항에 편리하게 맞출 수 있도록 클라우드 서버에 존재하며 요청 시 편리하게 다운로드할 수 있습니다. 각 자산의 로컬 복제가 캐시되어 사용됩니다.
커뮤니티
커뮤니티 패널에서는 온라인 도움말 컨텐츠, 토론 포럼 및 비즈니스 관련 소셜 미디어 사이트(유용한 비디오를 살펴보거나 정보를 공유하거나 생소한 팩토리 문제에 대한 지원을 구할 수 있음)에 편리하게 액세스할 수 있습니다.
