이 튜토리얼의 나머지 절반인 이 부분은 지금까지 수행한 작업을 거꾸로 실행하여 전기 데이터를 Inventor에서 AutoCAD Electrical로 내보냅니다.
커넥터 추가

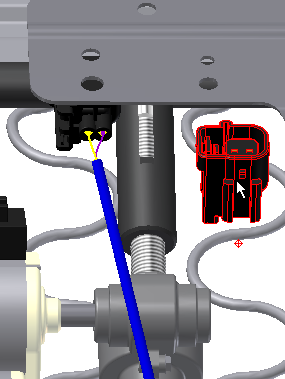

- 900356.ipt 커넥터의 발생을 배치합니다. 표시된 것과 유사하게 발생을 배치합니다.팁: 배치 명령을 사용하는 대신 검색기에서 그래픽 창으로 기존 발생 중 하나를 끌어 다른 발생을 작성합니다.

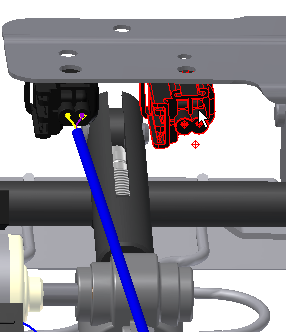

- 조립 탭의 위치 패널에서 그립 스냅 또는 이동 및 회전 을 사용합니다. 다음 이미지에 표시된 것과 유사하게 커넥터의 위치를 지정합니다. 이렇게 하는 이유는 커넥터의 핀이 좌석의 전면을 향하도록 배치하기 위해서 입니다.
일반적으로 조립품 구속조건을 사용하여 구성요소를 배치하고 구속할 수 있지만 이 연습에서는 이렇게 할 필요가 없습니다.
