IFeature 작성

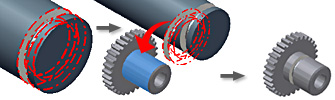

리본에서 관리 탭 제작 패널 iFeature 추출을 클릭합니다 . 모형이나 검색기에서 추출할 하나 이상의 피쳐를 선택합니다. iFeature를 고유한 이름으로 저장합니다. iFeature 작성 방법 보기

IFeature 이름바꾸기

1. IFeature 추출 대화상자에서 피쳐 트리의 맨 위 단계를 마우스 오른쪽 버튼으로 클릭합니다.
2. 편집 상자에 새 피쳐 이름을 입력합니다.

iFeature를 배치할 때 검색기에 새 이름이 표시되지만 저장된 파일 이름은 변경되지 않습니다. iFeature를 쉽게 사용하려면 iFeature 파일(.ide)과 iFeature에 비슷한 이름을 지정하십시오.

주: 피쳐 이름에 공백과 기타 특수 문자를 사용하지 마십시오. 피쳐 이름은 매개변수 이름에 포함되며 iFeature를 배치할 때 방정식에 사용할 수 있습니다.

iFeature에서 매개변수 추가 또는 제거

1. iFeature 추출 대화상자에서 클릭하여 피쳐를 확장한 다음 마우스 오른쪽 버튼을 클릭하여 크기 매개변수 테이블에서 모든 매개변수를 추가하거나 삭제합니다.
2. 각각의 매개변수를 마우스 오른쪽 버튼으로 클릭하여 크기 매개변수 테이블에서 매개변수를 추가하거나 삭제합니다.

크기 매개변수 테이블에서 값 수정

1. 변경하려는 값의 행을 클릭합니다.
2. 매개변수의 설명 이름을 입력하려면 이름 상자를 클릭합니다.
3. 한계에 지정된 조건 내에서 기본 매개변수를 재지정하려면 값 상자를 클릭합니다.
4. 한계 상자에 클릭하고 화살표를 클릭하여 값에 대한 조건을 봅니다. 다음 중 하나를 선택합니다.
   • 없음(제한 없음)
   • 리스트(미리 선택된 값에 대한 제한 항목)
   • 범위(최소, 최대 및 기본값 설정)
5. iFeature가 배치될 때 대화상자에 표시되는 설명을 입력하려면 프롬프트 상자를 클릭합니다.

형상 위치 작업

형상 위치 리스트에서 형상을 추가 또는 제거하려면

• 선택된 형상 트리에서 형상을 마우스 오른쪽 버튼으로 클릭한 다음 형상 추가를 선택합니다.
• 형상 위치 리스트에서 제거하려면 형상을 마우스 오른쪽 버튼으로 클릭한 다음 형상 제거를 선택합니다.

형상 위치 이름바꾸기:

1. 형상 위치를 식별하는 설명 이름을 입력하려면 이름 상자를 클릭합니다.
2. 형상 위치를 배치할 때 대화상자에 나타나는 설명을 입력하려면 프롬프트 상자를 클릭합니다.

형상 위치 결합

1. 형상 위치 리스트 또는 선택된 피쳐 트리에서 형상을 마우스 오른쪽 버튼으로 클릭합니다.
2. 형상 결합을 선택합니다.
3. 첫 번째 형상과 결합하려면 리스트에서 다른 항목을 선택합니다.

형상 위치를 독립되게 만들기

1. 형상 위치 리스트나 선택된 형상 트리에서 공유된 형상을 마우스 오른쪽 버튼으로 클릭합니다.
2. 독립되게 만들기를 선택합니다.
