이 섹션에서는 세 개의 판 금형 베이스를 배치합니다.
- 리본에서
금형 조립품 탭
금형 조립품 패널
금형 베이스

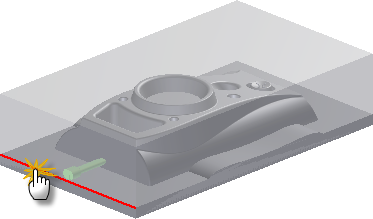

를 클릭합니다. - 금형 베이스 대화상자에서 배치 선택이 활성화되어 있는지 확인합니다. 코어 및 중공을 분리하는 모서리를 선택하여 다음 이미지에 표시된 것처럼 배치 참조 점을 찾습니다.
- 금형 베이스 대화상자에서 공급업자 및 유형 드롭다운을 클릭합니다. 공급업자로 Futaba를 선택하고 범주로 세 개의 판 금형 베이스를 선택합니다.
- 리스트에서 FUTABA-DA-S-IH를 선택합니다.
- 크기를 400 x 450mm로 설정합니다.

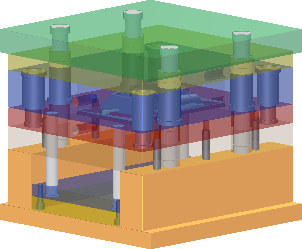

- 확인을 클릭하여 다음 이미지에 표시된 것처럼 금형 베이스를 생성합니다.
- 경우에 따라 파일 이름에 대한 프롬프트를 사용하도록 설정한 경우 파일 명명 대화상자에서 확인을 클릭하여 기본값을 허용하고 금형 베이스를 생성합니다.
