이 설계에서는 수직 멤버가 위쪽 및 아래쪽 채널과 플러쉬되어야 합니다. 이 기준을 충족하도록 수직 멤버 길이를 늘여야 합니다.

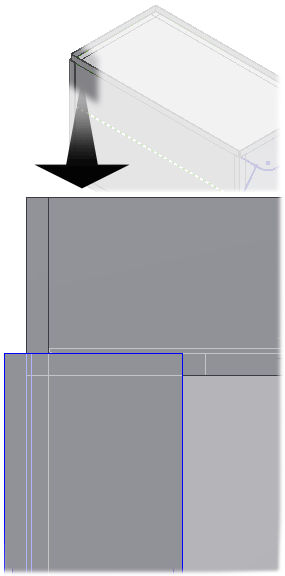

- 이미지와 같이 모형 뷰의 방향을 정합니다.
- 리본에서
설계 탭
프레임 패널
늘이기/줄이기
를 클릭합니다. - 수직 채널을 선택합니다. 이때 채널 맨 위 근처에 있는 항목을 선택합니다.주: 구성요소의 한쪽 끝 길이를 늘이는 경우 구성요소를 선택할 때 커서에 가장 가까이 있는 끝의 길이가 늘어납니다.
- 한쪽 끝 명령이 선택되어 있는지 확인합니다.
현재 수직 채널의 끝은 위쪽 채널의 안쪽 면과 플러쉬되어 있습니다. 채널의 폭은 40mm입니다. 따라서 연장 거리는 35mm입니다.
- 연장 필드에 35mm를 입력합니다.
- 적용을 클릭합니다.
- 이번에는 늘이기 거리를 5mm로 지정하여 수직 채널의 다른 끝에 이 프로세스를 반복합니다.
- 나머지 세 채널의 위쪽 끝에서도 이 프로세스를 반복합니다. 나머지 채널의 아래쪽 끝은 조정하지 않아도 됩니다.
- 작업이 끝나면 대화상자를 닫습니다.
