판금 부품을 제작하는 중에 반드시 물리적 절곡부를 특정 순서에서 작성해야 합니다. 이 절곡부 순서 시퀀스는 모형이 플랫 패턴 상태로 표시되는 동안 정의될 수 있습니다. 정의되고 나면 절곡부 시퀀스를 제작 도면의 절곡부 테이블 주석으로 추출할 수 있습니다.
Autodesk Inventor에서는 수동으로 추가된 표면 절곡부 중심선뿐 아니라 형성된 피쳐가 평평해질 때 작성된 절곡부 중심선의 절곡부 순서 주석을 지원합니다.

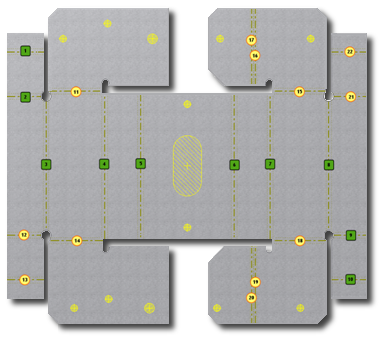

절곡부 순서가 일련 번호를 포함하는 유색 그림문자와 함께 평평한 상태의 모형에 나타납니다. 한 가지 색상으로 된 원형 그림문자는 기본 순서를 유지하는 절곡부를 나타냅니다. 다른 색상으로 된 사각형 그림문자는 편집된 절곡부를 나타냅니다. 활성 색상 체계는 사용되는 색상을 결정합니다.
절곡부는 다음과 같은 세 가지 방법으로 다시 배열할 수 있습니다.
|
지정 재정리 - 시작 그림문자와 끝 그림문자를 선택하도록 프롬프트가 표시됩니다. 플랫 면을 트래버스법으로 재는 알고리즘을 사용하여 선택한 시작 그림문자와 끝 그림문자 사이에 위치한 절곡부 중심선의 번호가 다시 매겨집니다. |
|
|
순차 재정리 - 변경할 첫 번째 절곡부 중심선 그림문자를 선택한 후 새 순서가 완료될 때까지 이후 선택 작업은 수동으로 이루어집니다. |
|
|
개별 편집 - 특정 절곡부 중심선 그림문자를 선택하고 변경합니다. |
중복되는 순서 식별자로 여러 절곡부 중심선에 태그를 지정할 수 있습니다.
