다중 본체 부품에서 본체 추가

이 섹션에서는 새 금형 설계 조립품에 소성 부품을 추가합니다. 소성 부품에는 다중 솔리드 본체가 포함되어 있으므로 필요한 본체를 금형 조립품으로 파생해야 합니다.

  1. 리본에서 금형 배치 탭금형 배치 패널 소성 부품을 클릭합니다.
  2. 소성 부품 대화상자에서 PFTuorial_complete.ipt 부품 파일을 선택하고 열기를 클릭하여 소성 부품을 금형 조립품에 추가합니다.
    주: 를 클릭하여 활성 프로젝트 경로에 파일이 없음을 나타내는 메시지 상자를 닫습니다.
  3. 부품에 둘 이상의 솔리드 본체가 있음을 나타내는 경고 메시지가 나타납니다. 를 클릭하여 계속합니다.
  4. 왼쪽 프레임에서 PFTutorial_complete_1을 마우스 오른쪽 버튼으로 클릭하고 이름바꾸기를 선택합니다. 새 이름으로 PFTuorial_Top_Shell을 입력합니다.
  5. Solid4, Solid5, Solid7 옆의 확인 표시를 지웁니다. 오른쪽 프레임에서 선택된 솔리드 본체는 Solid2뿐입니다.
  6. 확인을 클릭하여 소성 부품을 파생합니다.

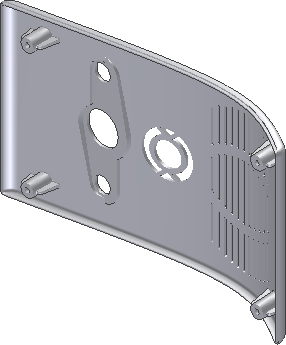

  7. 그래픽 창 내부를 클릭하여 기본 정렬 옵션으로 부품을 배치합니다. 다음 그림과 같이 소성 부품이 나타납니다.
  8. 그렇지 않고 파일 이름에 대한 프롬프트를 사용하도록 설정한 경우 확인을 클릭하여 파일 명명 대화상자의 기본값을 승인하여 부품을 배치합니다.
