유연성 있는 조립품

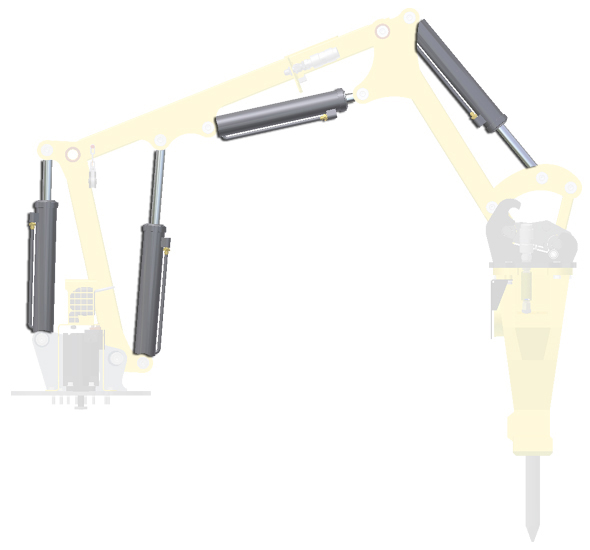

유압 피스톤 같은 운동 부분조립품은 종종 설계에서 여러 번 사용됩니다. 각 발생은 설계의 현재 운동학적 상태를 표현할 수 있도록 서로 다른 위치에 표시될 수 있습니다. 유동적 상태를 사용하면 상위 조립품 환경의 컨텍스트 내에서 각 발생을 서로 다른 위치에 표시할 수 있습니다.

부분조립품의 유동적 상태를 전환하려면 구성요소를 마우스 오른쪽 버튼으로 클릭하고 유연성을 선택합니다. 용접물 조립품은 유동적으로 만들 수 없습니다.

부분조립품은 가변적인 동시에 유동적일 수 없습니다.

유연성 있는 조립품 사용에 대한 지침에는 어떤 것이 있습니까?

• 가변성과 달리 유연성 있는 조립품의 위치는 수정되지 않습니다.
• 부품은 유동적일 수 없습니다.

유연성은 위치 표현 및 설계 표현과 함께 어떻게 사용할 수 있습니까?

유연성은 다양한 상태로 조립품을 저장하기 위해 종종 위치 표현과 함께 사용되며, 이러한 조립품은 다시 불러와서 모델링 뷰와 도면 뷰에 표시할 수 있습니다.

조립품의 각 복제는 서로 다른 위치에 표시할 수 있지만 BOM은 영향을 받지 않습니다.

조립품에서 유연성과 가변성의 차이는 무엇입니까?

구성요소는 가변적인 동시에 유동적일 수 없습니다. 상태는 상황에 맞는 메뉴의 옵션으로 설정할 수 있으며 필요에 따라 켜거나 끌 수 있습니다.

이러한 두 가지 방법은 다음과 같은 구성요소 운동학적 구성을 계산하는 데 사용됩니다.
가변 조립품	조립품은 구성요소의 위치와 크기를 변경하여 스스로 조정됩니다. 자유도는 열려 있습니다. 구성요소의 모든 복제는 변경된 크기, 쉐이프 또는 위치의 영향을 똑같이 받습니다. 변경 사항은 조립품에서 조절해야 하는 경우 개별 구성요소 파일에 저장됩니다.
유연성 있는 조립품	유연성 있는 조립품은 가변 부분조립품과 비슷한 방식으로 작동하지만 각 복제에는 고유한 위치를 지정할 수 있습니다. 또한 부분조립품은 가변 부분조립품과 달리 수정되지 않습니다. 구성요소의 위치를 변경할 수 있도록 자유도가 열린 상태로 있습니다. 각 복제의 유동 상태는 개별 구성요소가 아닌 사용 중인 조립품에만 저장됩니다.
