다음 섹션에서는 그릴이라는 배출구를 작성합니다.
- 솔리드 본체 폴더에서 맨 아래 솔리드와 엠보싱 솔리드의 가시성이 꺼져 있는지 확인합니다. 큰 상단 솔리드가 보이도록 설정합니다.주: 본체의 가시성을 끌 경우 Inventor에서는 피쳐 작업에 이러한 본체를 포함하지 않습니다.

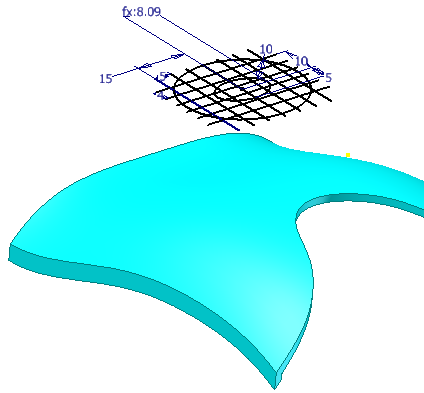

- 검색기에서 그릴 스케치의 가시성을 켭니다.
-

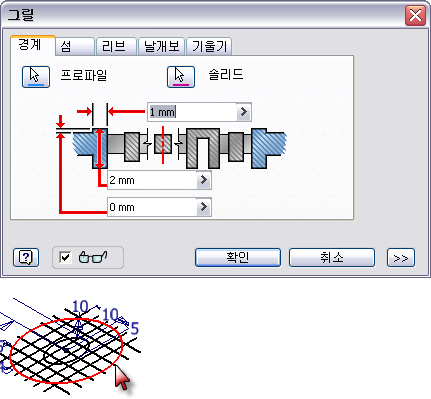

3D 모형 탭의 소성 부분 패널에서 그릴 명령을 클릭합니다. - 그릴 스케치에서 큰 외부 타원을 선택하여 경계 탭의 프로파일 선택사항을 충족시킵니다. 크기의 기본 설정을 승인합니다.

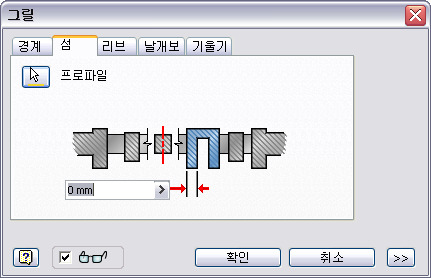

- 섬 탭을 선택하고 작은 중심 타원을 선택하여 프로파일 선택사항을 충족시킵니다. 기본값 0mm를 승인합니다.

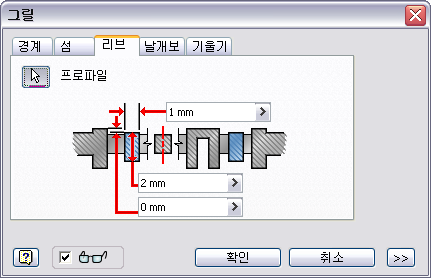

- 리브 탭을 선택하고 나머지 선 형상을 모두 선택하여 리브 선택사항을 충족시킵니다. 기본 크기를 승인합니다.

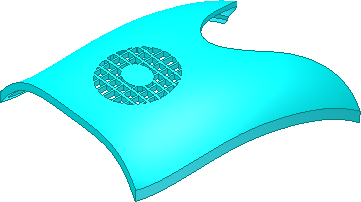

- 확인을 클릭하여 그릴을 작성합니다.

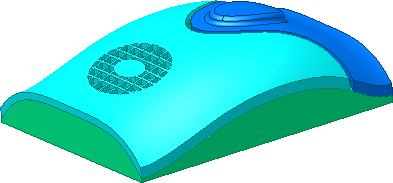

- 모든 본체의 가시성을 켭니다.
- 파일을 저장합니다.
축하합니다. 스플라인 및 곡면 튜토리얼을 마쳤습니다.
