기준 뷰 작성

새 도면의 첫 번째 뷰가 기준 뷰입니다. 리본에서 뷰 배치 탭 작성 패널 기준을 클릭하여 도면에 추가 기준 뷰를 추가합니다.

기준 뷰는 후속 뷰의 원본입니다. 기준 뷰에서는 다음을 수행할 수 있습니다.

  1. 리본에서 뷰 배치 탭 작성 패널 기준을 클릭합니다 .
  2. 구성요소 탭에서 뷰를 설정합니다.
    • 모형 또는 프리젠테이션 파일을 지정합니다.
      주: 기준 뷰 명령은 기본적으로 마지막 활성 모형 문서를 배치된 뷰의 소스로 선택합니다. 마지막 활성 모형 문서가 닫힌 경우 모형이 자동으로 선택되지 않습니다.
    • 모형 파일을 지정하려면 파일 옆에 있는 드롭다운 화살표를 클릭합니다. 기존 파일 열기를 선택하여 저장되지 않은 파일을 찾습니다. Vault에서 열기를 선택하여 Vault에서 파일을 찾습니다.
      주: 스케치만 포함하는 부품의 뷰를 작성할 수 있습니다. 2D 스케치는 뷰에 평행해야 합니다.
    • 파일 형식에 따라 설계 뷰 표현 , iAssembly 멤버, 위치 표현, 세부 수준 표현, 판금 뷰, 용접물 그룹 또는 프리젠테이션 뷰 를 선택할 수도 있습니다.
    • 리스트에서 뷰 방향을 선택하거나 사용자 뷰를 클릭하여 비표준 뷰를 설정합니다.
  3. 모형 상태 탭에서 도면에 사용할 용접물 상태, iAssembly 또는 iPart 멤버를 설정합니다. 뷰를 작성하는 데 사용된 파일 형식에 따라 사용 가능한 옵션이 달라집니다.
  4. 화면표시 옵션 탭에서 뷰의 참조 및 화면표시 옵션을 설정합니다. 뷰를 작성하는 데 사용된 파일 형식에 따라 사용 가능한 옵션이 달라집니다.
  5. 추가 옵션을 설정합니다.
    • 뷰 축척을 지정하고 도면의 뷰 레이블 가시성을 켜거나 끕니다. 필요한 경우 뷰 레이블 편집을 클릭하여 텍스트 형식 대화상자에서 뷰 레이블을 편집합니다.
    • 기준 뷰와 투영된 뷰를 동시에 작성하려면 기준 뷰를 작성한 후 즉시 투영된 뷰 작성 상자를 선택합니다.

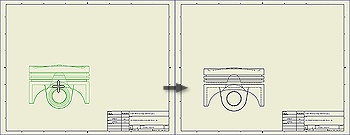

  6. 그래픽 창에서 미리보기를 적절한 위치로 이동한 다음 클릭하여 뷰를 배치합니다.
주: BOM 구조가 참조로 설정된 부품은 뷰 경계 상자의 기본 크기를 작성하는 공식에 포함되지 않습니다. 따라서 참조 부품이 도면 뷰에서 잘릴 수 있습니다. 뷰 경계 상자의 크기를 늘리려면 도면 뷰 대화상자의 모형 상태 탭에서 여백 값을 늘립니다.
팁: 도면 뷰 대화상자의 기본 설정 및 값은 현재 표준으로 정의되며 스타일 및 표준 편집기를 사용하여 변경할 수 있습니다.

기준 뷰 작성 방법 보기
