2D 스케치 점에서 스냅 맞춤 피쳐 작성

2D 스케치 점에서 시작하는 부품에서 스냅 맞춤 피쳐 만들기

  1. 벽이 얇은 부품을 작성하거나 가져옵니다.
  2. 스냅 맞춤 배치에 해당하는 점이 있는 2D 스케치를 만듭니다.

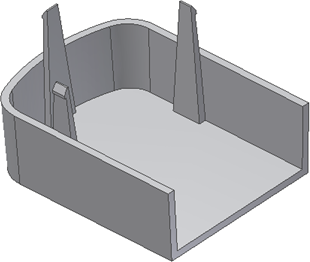

  3. 그런 다음 3D 모형 탭 소성 부품 패널 스냅 맞춤 을 클릭합니다. 배치 방법이 스케치로부터여야 합니다. 다음 이미지는 스냅 맞춤 스타일 캔틸레버 스냅 맞춤 훅을 사용합니다.
  4. 이 스케치가 점이 포함된 유일한 스케치인 경우 자동으로 선택됩니다. 그렇지 않은 경우 배치에 필요한 점을 선택합니다(Ctrl 키를 누른 채 클릭하여 선택취소).
  5. 각 스냅 맞춤의 가능한 네 방향은 스케치 평면의 XY축과 정렬됩니다. 훅 방향 화살표를 클릭하여 각 훅의 방향을 적절하게 지정합니다.
  6. 원하는 쉐이프가 생성될 때까지 빔 및 훅 매개변수를 조정하거나 조작기를 사용합니다. 훅 방향이 아래쪽이면 쉐이프 조작기가 활성화되지 않습니다(방향 선택을 쉽게 하기 위함).
  7. 연장 옵션이 선택되어 있는지 확인하고 확인을 클릭합니다.
