Inventor에서 다른 CAD 시스템의 데이터를 가져올 수 있습니다. 일반적으로 파일은 부품 환경에서 솔리드 본체로 열립니다. 곡면과 와이어프레임을 가져올 경우 가져오기 중에 선택한 옵션에 따라 해당 항목이 부품, 복구 또는 구성 환경에 배치됩니다.
복구 및 구성 환경의 도구 및 본체 동작에는 차이가 있습니다.
- 고급 진단 및 수정 도구를 사용합니다.
- 모델링 작업 및 이력에 포함됩니다.
- 모형 이력에 포함되지 않습니다.
- 객체가 부품 환경으로 복사된 경우에만 모델링 작업에 포함됩니다.
파일 가져오기 워크플로우:
파일을 변환하고 결과를 빠르게 보려면 모든 확인 및 수정 옵션을 끈 상태로 모형을 엽니다.

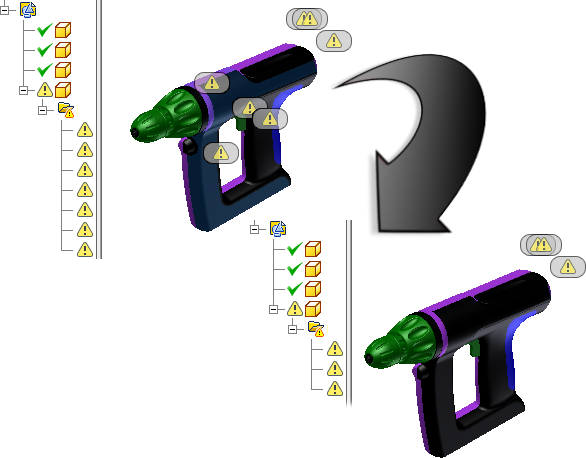

다음 그림처럼 모형에 명확한 오류가 없는 경우 파일을 닫습니다. 복구 환경으로 가져오기, 다중 복합 피쳐 및 자동 스티치 및 승격 옵션을 사용하여 가져옵니다.
부품을 솔리드로 스티치할 수 있는 경우 복구 작업이 완료된 것입니다.
가져온 본체의 일부 또는 전체를 솔리드화하지 못할 경우 복구 환경에서 변환한 후에 데이터를 복구합니다. 복구 환경의 도구를 사용하면 공차 값을 가장 강력하게 제어할 수 있습니다. 또한 변경 사항을 수락하거나 거부하여 최적의 결과를 얻을 수도 있습니다.
파일을 다시 열고 복구 환경으로 가져오기 옵션을 사용하도록 설정합니다. 복구 환경에서 모형이 열립니다.
복구 환경 옵션을 사용할 수 없는 경우 3D 모형 탭의 곡면 패널에서 본체 복구 명령을 사용한 후 기본 본체를 선택하여 변환 후에 복구 환경을 활성화합니다. 이 환경에 들어가려면 검색기에서 복구 본체를 두 번 클릭합니다.
복구 환경에서 가져온 데이터의 품질을 분석하고 부품 모델링에 사용할 수 있도록 곡면 또는 솔리드를 복구합니다. 데이터를 복구한 후에 복구된 본체는 모형 이력에 포함됩니다.
- 자체 교차 곡면 또는 곡선
- 교차 면
- 모델링 불확실성(기타 위상 및 형상 오류)
- 불규칙 곡면
- 면 법선 방향이 잘못된 쪽을 가리킴
- 표면 사이에 간격
- 표면에 구멍
- 겹치는 면
복구 환경의 특수한 도구를 사용하여 이러한 오류를 검색하고 복구할 수 있습니다.
오류 찾기는 선택한 본체에 위상, 형상 및 모델링 오류가 있는지 검사합니다.
검색기에서 데이터에 다음 아이콘 중 하나가 붙어 있습니다.
|
정상 형상 |
|
추가로 검사해야 할 형상 |
|
오류가 있어 복구해야 할 형상 |
오류 수정 명령으로 수정되지 않는 데이터를 복구하려면 곡면 도구를 사용합니다.
