세그먼트 작업점 변경

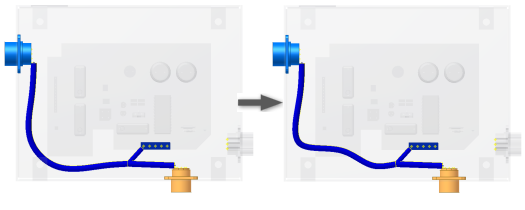

세그먼트 작업점은 다른 작업점과 같은 방법으로 이동하고 재정의할 수 있습니다. 고정 작업점과 고정해제된 작업점을 수정하려면 검색기나 그래픽 창에서 해당 작업점을 마우스 오른쪽 버튼으로 클릭합니다. 점 재정의 옵션을 선택한 후 새 위치를 선택합니다. 작업점은 선택한 새 형상과 연관됩니다. 형상을 변경하면 연관된 작업점의 위치도 변경됩니다.

기준 작업점은 3D 이동/회전 옵션을 사용하여 수정할 수도 있습니다. 3D 이동/회전을 사용하려면 3D 이동/회전 옵션을 선택한 다음 작업점을 원하는 위치로 끌어다 놓습니다. 작업점은 기준 상태를 유지합니다.

주: 세그먼트 위치가 크게 변경된 경우에는 기존 세그먼트를 삭제하고 세그먼트를 새로 작성합니다. 변경 사항에 따라 기존 세그먼트 작업점을 조정하지 마십시오.

조립품을 배선하는 데 필요한 구성요소만 포함하는 설계 뷰를 작성할 수 있습니다. 하네스 또는 특정 하네스 조립품만 보여주는 뷰를 작성하는 것도 좋습니다.

주: 세그먼트를 작성한 후에는 검색기에서 해당 세그먼트를 선택할 수 있습니다. 상황에 맞는 메뉴에서 절곡부 반지름 모든 절곡부 반지름 확인을 선택하여, 세그먼트를 따라 있는 점이 절곡부 반지름 값을 위반하는지를 확인할 수 있습니다. 절곡부 반지름 승수는 점을 점검하기 전에 설정해야 합니다. 절곡부 반지름 점검에 대한 자세한 내용을 보려면 도움말 색인에서 "절곡부 반지름, 점검"을 선택하십시오.
