와이어, 케이블과 같은 하네스 객체를 작성하기 전에 여러 가지 기본 구성 옵션을 설정하여 이후에 작성할 때 사용할 수 있습니다. 하네스 설정 대화상자에서 기본값을 설정합니다. 옵션에는 와이어와 케이블에 영향을 주는 길이 값, 업데이트 연기, 기본 화면표시 설정 등이 있습니다. 와이어의 자연 곡률 동작을 설정할 수도 있습니다.

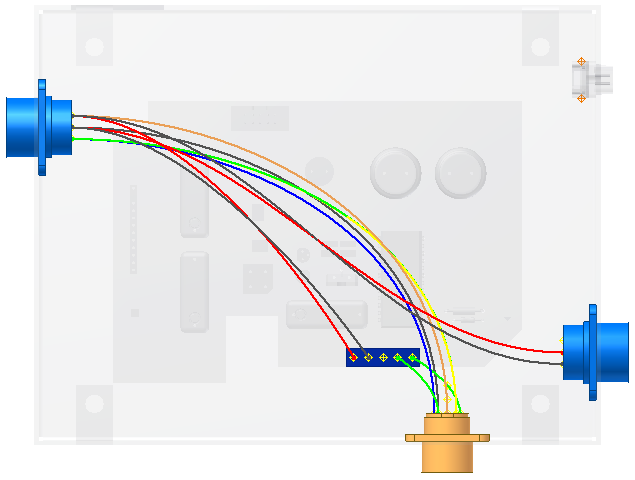

- 자연 곡률 포함은 연결된 커넥터에 할당된 외향에 접하는 와이어 및 케이블을 작성합니다. 자연 곡률을 표시하려면 커넥터를 제작합니다. 접하게 작성된 와이어 및 케이블은 와이어 및 케이블이 커넥터 핀까지 연결될 때 휘어지는 더욱 자연스러운 쉐이프로 표시됩니다. 이 자연 곡선을 포함하면 케이블 길이가 더욱 사실적으로 표현됩니다. 이 옵션은 기본적으로 선택됩니다.

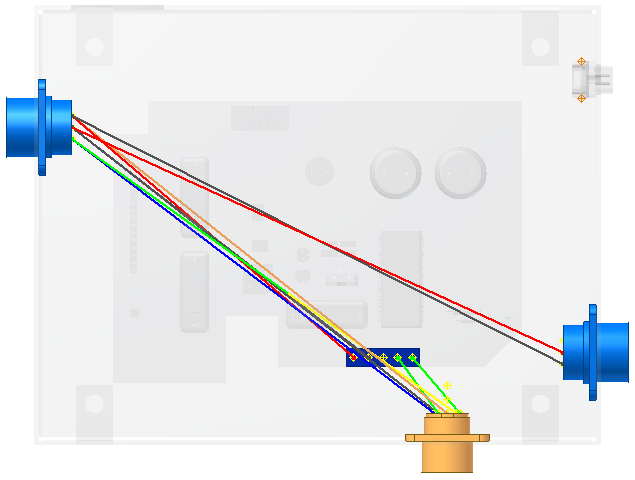

- 자연 곡률 제외는 연결된 커넥터에 할당된 외향에 접하지 않는 와이어 및 케이블을 작성합니다. 접하지 않게 작성된 와이어 및 케이블은 점에서 점까지 직선으로 표시됩니다.
