일치 구속조건 적용

일치 구속조건을 사용하여 2D 및 3D 스케치의 다른 형상에 점을 구속합니다.

1. 리본에서 스케치 탭 구속조건 패널 일치 구속조건 을 클릭합니다 .
2. 구속할 점을 클릭합니다.
3. 점을 구속할 형상을 클릭합니다.
4. 일치 구속조건 배치를 계속하거나 다음 중 하나를 수행하여 종료합니다.
   • 마우스 오른쪽 버튼을 클릭하고 종료를 선택합니다.
   • Esc 키를 누릅니다.
   • 다른 명령을 선택합니다.

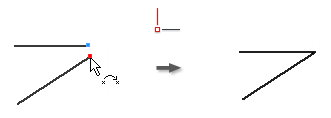

일치 구속조건 작성 방법 보기

점 구속 방법 보기

주:

• 선 명령을 통해 연속해서 곡선 끝점에 일치 구속조건이 자동으로 작성됩니다.
• 곡선에 구속된 점은 곡선 범위 밖에 놓일 수도 있습니다.
• 곡선과 일치하는 점은 곡선을 따라 접하여 이동하기 때문에 다른 구속조건이나 치수로 인해 이동이 방해되지 않는 한 점은 곡선을 따라 어디든지 위치할 수 있습니다.
• 노란색 점은 일치 구속조건이 있음을 나타냅니다. 구속조건 작성 시 노란색 일치 구속조건 점이 표시되도록 하려면 도구 탭 옵션 패널 응용프로그램 옵션 스케치 탭에서 작성 시 일치 구속조건 화면표시를 선택합니다. 구속조건에 영향을 받은 형상을 식별하려면 노란색 점을 가리킵니다. 일치 구속조건 그림문자가 표시됩니다. 영향을 받은 형상을 표시하려면 그림문자에 커서를 놓습니다.
