입력 그래퍼

입력 그래퍼는 다른 독립 변수를 기반으로 시뮬레이션 중 변경되는 힘 및 토크를 추가하는 수단을 제공합니다.

가이드와 Scottish Yoke 간의 각기둥 접합에 속도에 따라 달라지는 외부 힘을 추가합니다. 속도를 나타내기 위해 + 또는 - 값을 사용하여 반대 힘을 정의합니다.

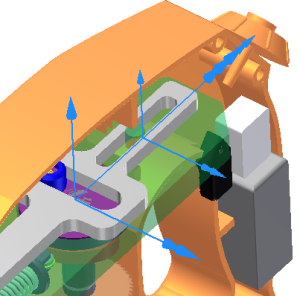

1. 검색기의 표준 접합에서 각기둥(가이드:1, Scottish Yoke:1) 접합을 선택합니다. 참조 프레임에서 속도가 양수이면 참조 프레임이 톱날 끝에서 먼 쪽을 향합니다. 참조 프레임이 톱날을 향하면 접합을 편집하여 방향을 반전시킬 수 있습니다.

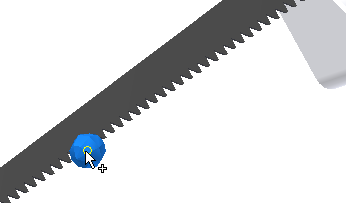

2. 하중 패널에서 힘을 클릭합니다. 톱니 중 하나의 꼭지점을 선택합니다.

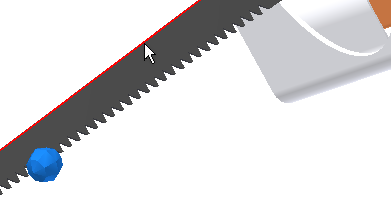

3. 방향 선택자가 활성화됩니다. 톱날 동작과 평행인 톱날의 맨 위 모서리를 선택합니다.

4. 대화상자에서 크기 입력 컨트롤에 있는 화살표를 클릭하여 리스트 옵션을 표시합니다. 입력 그래퍼를 클릭합니다.


   크기 대화상자가 표시됩니다.

5. 크기 대화상자에서 참조 선택자를 클릭합니다.

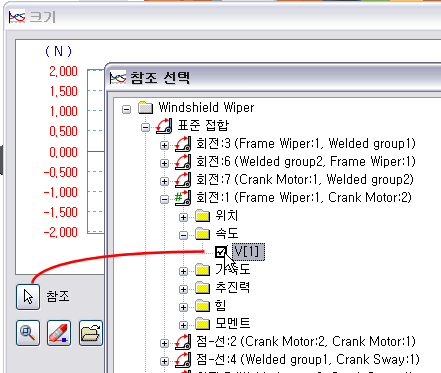

6. 참조 선택 대화상자에서 표준 접합 > 각기둥(가이드:1, Scottish Yoke:1)을 확장하여 속도 폴더와 컨텐츠를 표시합니다. V(1)를 클릭하여 속도를 그래프 X축의 변수로 지정합니다.
7.
8. 확인을 클릭합니다.

   그래프 영역에서 그래프의 X축은 지정한 참조를 나타냅니다.

9. 시작점 섹션에서 X1 = -10mm/s 및 Y1 = 250N을 지정합니다.
10. 끝점 섹션에서 X2 = -0.1mm/s 및 Y2 = 250N을 지정합니다.
11. 두 번째 점의 오른쪽에 있는 그래프 영역에서 두 번 클릭합니다. 이렇게 하면 새 점이 추가되고 그래프에 섹션이 작성됩니다.
    주: 또한 두 번째 점의 범위 밖에서 마우스 오른쪽 버튼을 클릭하고 점 추가를 클릭하여 새 섹션을 시작합니다.
12. 두 번째 섹션의 시작점(X1, Y1)은 이전 섹션 끝점이고 이미 설정되어 있습니다. 두 번째 섹션 끝점을 X2 = 0.0mm/s 및 Y2 = -250N으로 설정합니다.

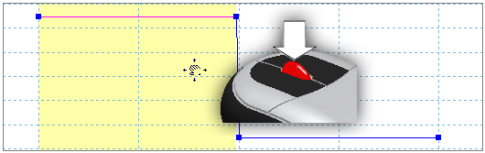

    그래프 영역 내부로 초점이동할 수 있습니다. 마우스 중간 버튼/휠을 누른 채 끕니다.

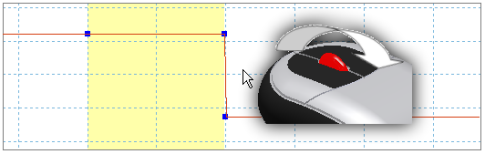

    마우스 휠이 있는 경우 휠을 굴려 그래프에서 줌 확대 및 줌 축소할 수 있습니다.


13. 두 번째 섹션의 오른쪽에 세 번째 섹션을 추가합니다. 세 번째 섹션 끝점을 X2 = 10.0mm/s 및 Y2 = -250N으로 설정합니다.
14. 확인을 클릭하여 입력 그래퍼를 닫습니다.
15. 대화상자를 확장하고 맨 아래에 있는 화면표시 옵션을 선택합니다. 또한 힘을 시각적으로 구분하기 위해 다른 색상을 지정할 수 있습니다.
16. 확인을 클릭합니다.
17. 시뮬레이션을 실행합니다. 실행된 환경을 종료하지 마십시오
