각 접합 유형은 선택한 구성요소의 위치와 동작을 완전히 정의합니다. 끝점, 중간점 또는 중심점 형상을 선택하여 접합을 정의할 수 있습니다. 또한 잠금 및 보호를 사용하여 접합 관계 조건을 설정할 수도 있습니다.
팁: 가장 일반적인 접합 유형은 구성요소가 배치되고 모든 자유도가 제거되는 강체입니다. 강체 연결의 예로는 용접 연결 및 볼트 연결이 있습니다.
구성요소를 작성하거나 수정할 때 리본에서 조립 탭
관계 패널 연결을 사용하여
두 조립품 구성요소 사이에 접합을 배치합니다.

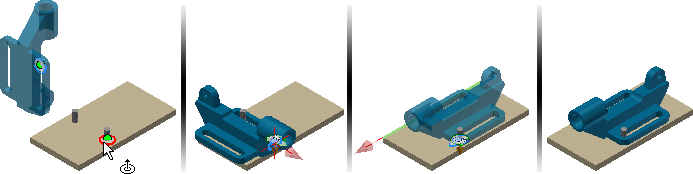

접합을 사용하여 구성요소 배치 및 동작 정의
시작하려면 구성요소를 조립품 파일에 배치하십시오.
- 접합 명령을 시작합니다.
기본 연결 유형은 자동입니다. 자동은 다음 규칙을 기반으로 접합 유형을 결정합니다.
- 선택한 두 원점이 원형이면 회전이 선택됩니다.
- 선택한 두 원점이 원통의 점이면 원통형이 선택됩니다.
- 선택한 두 원점이 구의 점이면 볼이 선택됩니다.
- 기타 모든 원점 선택의 경우에는 강이 선택됩니다. 주: 슬라이더 연결은 선택 규칙을 사용하여 지정할 수 없습니다.
이동 구성요소에서 원점을 선택합니다. 팁: 필요한 구성요소가 강조 표시된 후에 Ctrl 키를 눌러 선택 범위를 구성요소로 제한합니다.
고정 구성요소에서 원점을 선택합니다. - 필요한 경우 접합 유형을 변경합니다.
필요한 경우 구성요소 반전을 사용하여 양의 방향을 반전합니다.
필요한 경우 정렬 1을 선택하고 이동 구성요소에서 평면형 면, 점 또는 모서리를 선택하여 정렬 방향을 지정합니다.
필요한 경우 정렬 2을 선택하고 고정 구성요소에서 평면형 면, 점 또는 모서리를 선택하여 정렬 방향을 지정합니다.
정렬 방향을 변경하려면 정렬 반전을 선택합니다. - 적용 또는 확인을 클릭하여 작업을 완료합니다.
제한을 사용하여 동작 범위를 정의합니다.
제한을 정의하려면
- 접합을 작성하거나 편집합니다.
- 매개변수 대화상자를 닫습니다. 그런 후 제한 탭을 클릭합니다. 팁: 이 대화상자를 사용할 수 없는 경우 미니 도구막대에서 세 개의 점을 눌러 표시합니다.
각도 또는 선형 옵션의 가용성은 접합 유형에 따라 다릅니다. 예를 들어 회전 접합은 각도 제한을 지원하지만 선형 제한은 사용할 수 없습니다.
주: 강체 접합에는 제한을 사용할 수 없습니다. - 필요한 시작, 현재 및 끝 값을 설정합니다.
- 확인을 클릭합니다.
제한이 정의된 관계는 검색기에서 +/- 기호로 표시됩니다.
접합 잠금 또는 보호
- 현재 위치를 유지하려면 관계를 잠급니다. 잠금은 구성요소 고정과 다릅니다. 고정은 모든 자유도를 제거하고 공간에서 구성요소 위치를 고정합니다. 잠금의 경우 모든 동작이 제거되지만 관련된 구성요소가 이동될 때 구성요소 위치가 바뀔 수 있습니다.
- 추가된 관계가 필요한 자유도를 위반할 경우 경고하려면 관계를 보호합니다.
관계 잠금 또는 보호:
- 검색기에서 관계를 찾습니다.
- 관계를 마우스 오른쪽 버튼으로 클릭한 후 상황에 맞는 메뉴에서 잠금 또는 보호를 선택합니다.
- 조건을 제거하려면 확인 표시를 선택 취소합니다.
주: 구속조건에는 잠금 및 보호를 사용할 수 없습니다.
