냉각 채널 작성

이 섹션에서는 금형 설계에 필요한 냉각 채널을 작성합니다.

냉각 채널은 금형을 통과하며 냉각제를 순환시켜 금형을 신속하고 균일하게 냉각시킵니다.

  1. 리본에서 금형 배치 탭 > 러너 및 채널 패널 > 냉각 채널을 클릭합니다.
  2. 그래픽 창의 오른쪽 위에 있는 ViewCube에서 오른쪽을 클릭하여 모형 방향을 정합니다.
  3. 면 선택 도구를 활성화합니다. 다음 그림에 표시된 위치를 선택합니다.

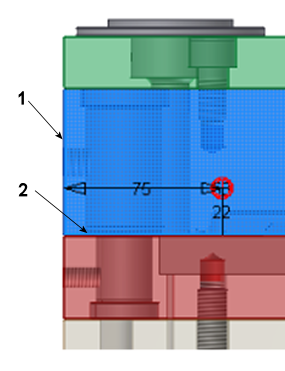

  4. 다음 이미지에서 1(모따기 외부)로 식별된 모서리를 선형 모서리 1 참조로 선택합니다.
  5. 다음 이미지에서 2(모따기)로 식별된 모서리를 선형 모서리 2 참조로 선택합니다.
  6. X 및 Y축 위치를 다음과 같이 편집합니다.
    • 선형 모서리 1에서의 거리 = 75mm
    • 선형 모서리 2에서의 거리 = 22mm
  7. 냉각 채널 대화상자의 범위 리스트에서 전체 관통을 선택합니다.
  8. 대칭 확인란을 클릭합니다.
  9. 적용을 클릭합니다.
  10. 확인을 클릭하여 파일 명명 대화상자의 기본값을 허용합니다. 다음 그림과 같이 냉각 채널이 나타납니다.
  11. 3-10단계를 반복하여 다음 그림과 같이 냉각 채널을 3개 더 작성합니다.
  12. 각 냉각 채널의 선형 모서리 1 및 2에서의 거리가 다음 표에 나열됩니다. 모따기한 모서리가 아니라 외부 모서리를 선택했는지 확인합니다.
    냉각 채널 선형 모서리 1에서의 거리 선형 모서리 2에서의 거리
    냉각 채널 2 105mm 22mm
    냉각 채널 3 135mm 22mm
    냉각 채널 4 170mm 22mm
  13. 적용을 클릭하여 각 냉각 채널을 작성합니다. 4개의 냉각 채널이 모두 작성된 후 냉각 채널 대화상자에서 종료를 클릭합니다.
